DE - D
eutsch - B
edienungslanleitung
21
7.4.2 Einstellung der Baud Rate
Die Dipschalter 4, 3 und 2 werden benutzt, um die
Kommunikationsgeschwindigkeit der Einrichtung
gemäß der nachstehenden Tabelle vorzugeben.
Dipschalter Nr. 1 wird für die Aktualisierung der
Firmware benutzt.
Während des normalen Betriebes ist sicherzustellen,
dass der Hebel auf OFF steht (DIP1=OFF).
j Der nach oben zeigende Kipphebel des
Dipschalters steht für den Wert 1 (ON), ein
nach unten umgelegter Hebel steht für den
Wert 0 (OFF).
BAUDRATE EINSTELLUNG
Beschreibung DIP
4
DIP
3
DIP
2
DIP
1
Konfiguration
Baud-Rate-
Regelung
OFF OFF OFF - 300 baud
ON OFF OFF - 600 baud
OFF ON OFF - 1200 baud
ON ON OFF - 2400 baud
OFF OFF ON - 4800 baud
ON OFF ON - 9600 baud
OFF ON ON - 19200 baud
ON ON ON - 38400 baud
Firmware
Aktualisierung
- - - ON Programmierung
befähigt
- - - OFF Programmierung
gesperrt
Tab. 08
7.4.3 Einstellung des Protokolls
Die Videopositionierungssysteme der Baureihe
ULISSE können mit mehreren Protokollen gesteuert
werden.
j Der nach oben zeigende Kipphebel des
Dipschalters steht für den Wert 1 (ON), ein
nach unten umgelegter Hebel steht für den
Wert 0 (OFF).
PROTOKOLL EINSTELLUNG
DIP
8
DIP
7
DIP
6
DIP
5
DIP
4
DIP
3
DIP
2
DIP
1
MACRO
(VIDEOTEC)
OFF OFF OFF OFF OFF ON ON ON
PANASONIC OFF OFF OFF ON OFF ON OFF OFF
PELCO D OFF OFF OFF OFF ON OFF OFF ON
AMERICAN
DYNAMICS OFF OFF OFF OFF ON ON ON OFF
VISTA OFF OFF OFF ON OFF OFF ON ON
Tab. 09

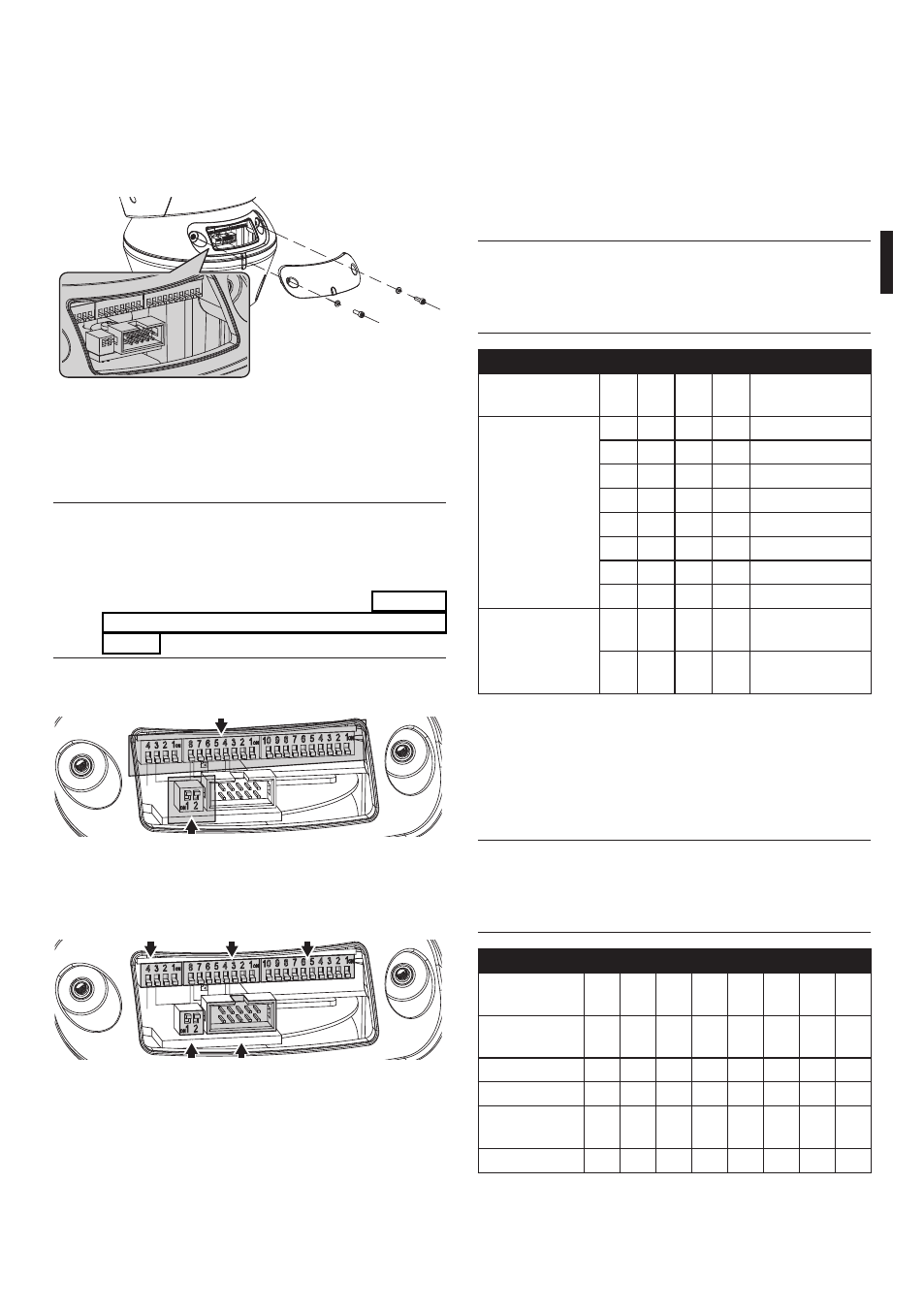

7.4 Konfigurieren
Bevor die Einrichtung mit Strom versorgt wird,
muss sie richtig mit den Dipschaltern innerhalb des
Konfigurierungskläppchens konfiguriert werden. Sie
wird durch Entfernen der Schrauben geöffnet, wie in
der Abbildung dargestellt:
Fig. 36
7.4.1 Konfiguration der Dip-Switch
Das folgende Schema zeigt die Dipschalter nach dem
Öffnen des Konfigurierungskläppchens im oberen Teil.
j Der nach oben zeigende Kipphebel des
Dipschalters steht für den Wert 1 (ON), ein
nach unten umgelegter Hebel steht für
den Wert 0 (OFF). Diese Regel gilt für alle
Dipschalter außer für den Abschnitt "7.4.6 Das
Abschließen serieller Leitungen/Verbindungen",
Seite 23, in dem die Werte vertauscht sind.
Kipphebel nach oben = ON = 1
Kipphebel nach unten = OFF = 0
Kipphebel nach oben = OFF = 0
Kipphebel nach unten = ON = 1
Fig. 37
Protokoll Seriell und Adresse
Abschluss
Leitungen RS485
Serieller
Steck-verbinder RS232
Baudrate
Fig. 38
