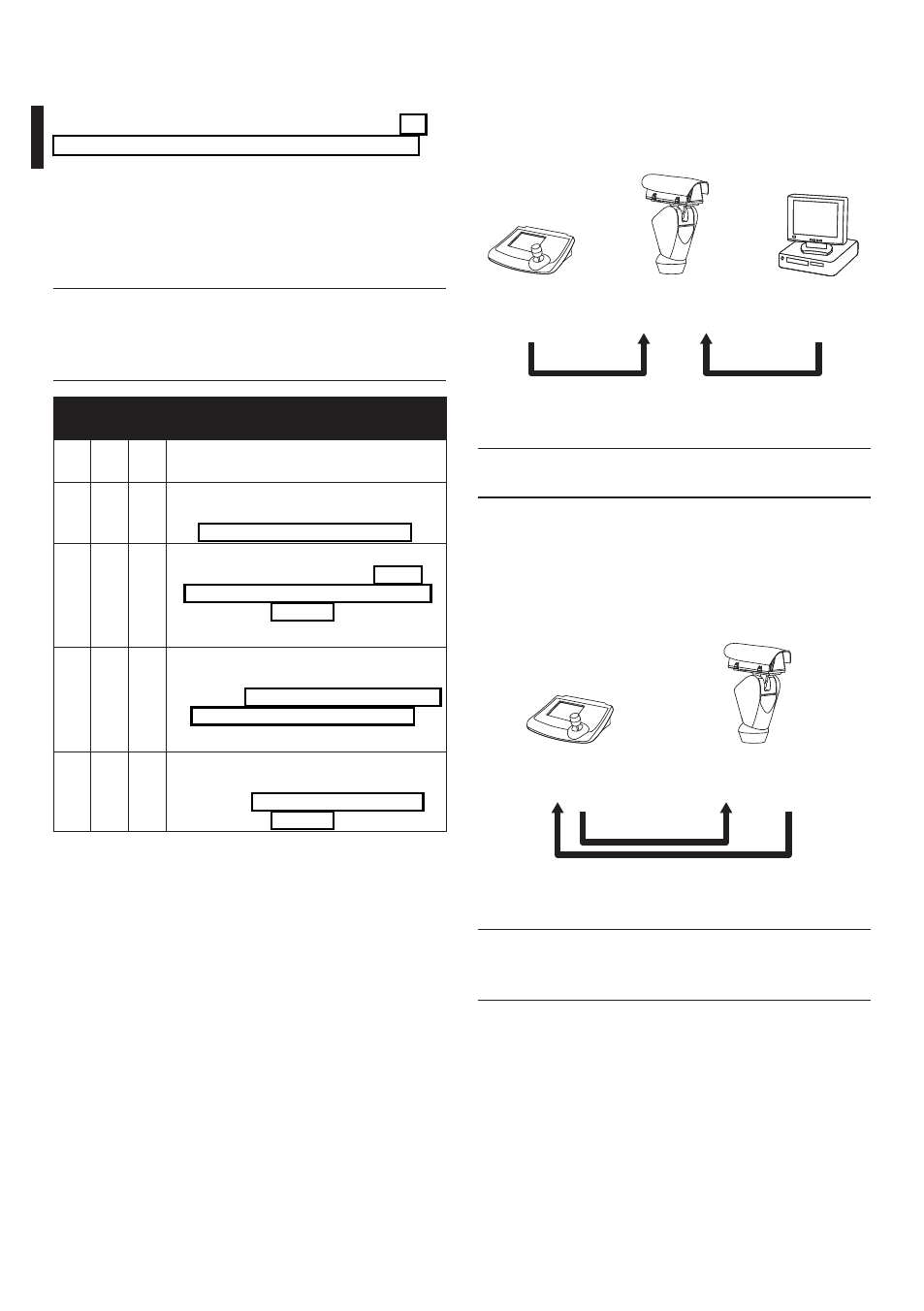

7.4.5.1 Linea RS485 RX

La linea RS485-1 funzionerà secondo le impostazioni
settate con i dip-switch Indirizzo, Baudrate e
Protocollo.
La linea seriale RS485-2 non viene utilizzata.

Personal

Computer

Max 1200m

Max 10m

RS485-1

RS232

Tastiera di

controllo

Fig. 39

L’impianto è di tipo TNV-1, non collegare a
circuiti SELV.

7.4.5.2 Linea RS422 (RS485-1 RX e RS485-2
TX)

Questa impostazione consente la comunicazione
in full duplex secondo lo standard RS422. Vengono
pertanto impegnate le due linee RS485-1 e RS485-2.

Max 1200m

RS485-1 RS485-2

Tastiera di

controllo

Fig. 40

Questa funzione è disponibile soltanto
con protocolli bidirezionali (Es.: PELCO,
AMERICAN DYNAMICS, Macro, etc.).

7.4.4 Impostazione indirizzo

È possibile impostare l'indirizzo di ULISSE, da 1 a 255.
La selezione dell'indirizzo avviene secondo la codifica
binaria, tramite gli 8 dip-switch in alto a destra ("17
Appendice A - Tabella indirizzi dip-switch", pagina 52).

7.4.5 Linee di comunicazione seriali

Il prodotto prevede due linee seriali di comunicazione
RS485 ed una linea seriale RS232, che possono essere
configurate in vari modi secondo la posizione dei dip-
switch 10 e 9 del selettore Seriali e Indirizzo.

La levetta del dip-switch verso l'alto
rappresenta il valore 1 (ON) mentre la
levetta verso il basso rappresenta il valore
0 (OFF).

SERIALI E INDIRIZZO, CONFIGURAZIONE LINEE
SERIALI

DIP

8-1

Configurazione

OFF OFF

Permette una comunicazione

monodirezionale sulla linea RS485-1

("7.4.5.1 Linea RS485 RX", pagina 22).

OFF ON

Permette la comunicazione in full-duplex

secondo lo standard RS422 ("7.4.5.2
