DE - D
eutsch - B
edienungslanleitung
29
9.6.3.2 Menü Zonenmaskierung
Diese Funktion gestattet die Festlegung von bis zu
acht Masken (verschiedener Größe), die sich betiteln
lassen.
01. Nummer: Gestattet die Auswahl der zu
bearbeitenden Maske.
02. Enabling: Aktiviert die Maskierung der
erreichten Zone.
03. Start: Vorgabe der Position, an der die Maske
beginnt.
04. Stop: Vorgabe der Position, an der die Maske
endet.
05. Text: Änderung des Textes, der bei aktivierter
Maske angezeigt wird.

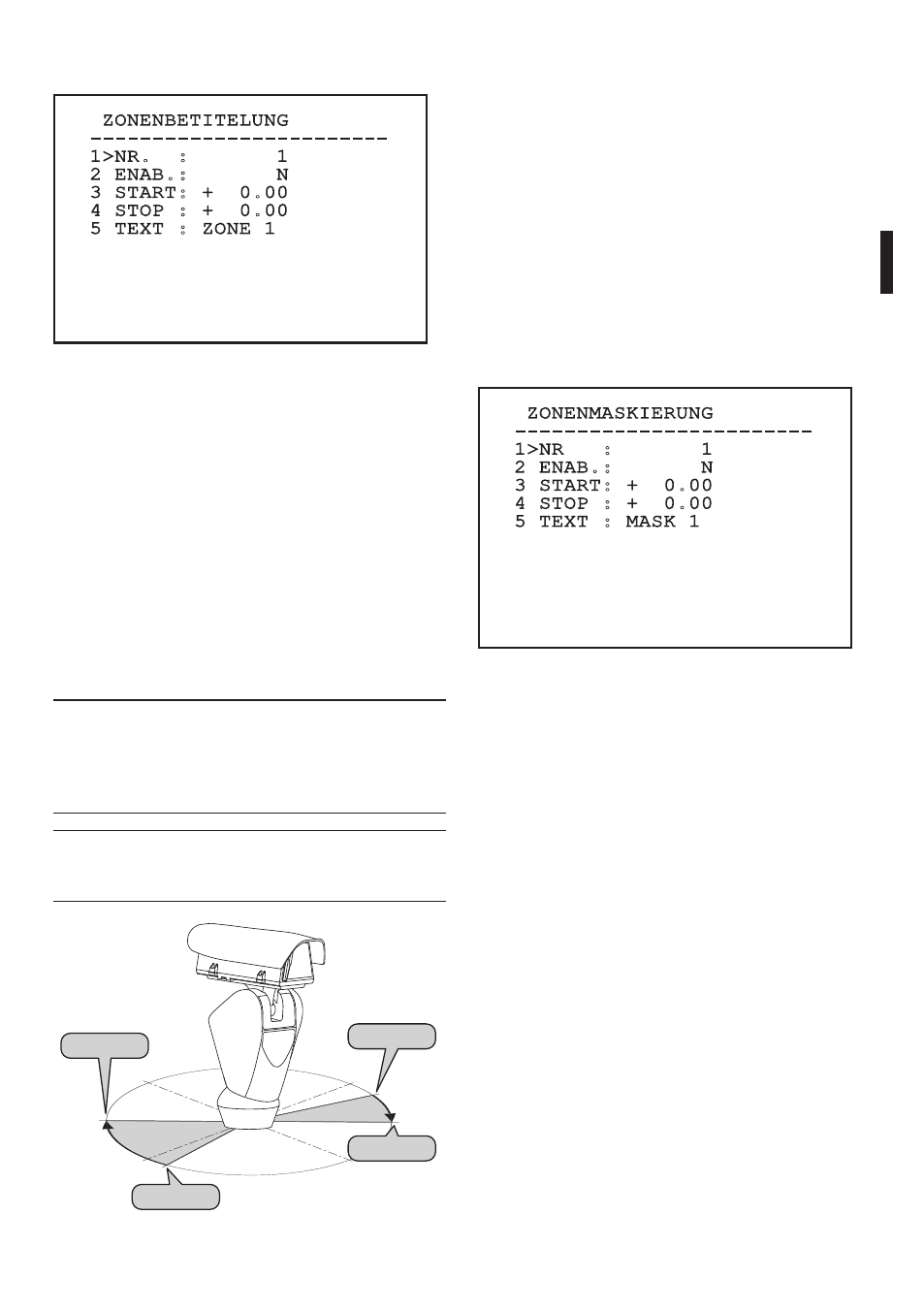

ZONENMASKIERUNG
------------------------
1>NR : 1
2 ENAB.: N
3 START: + 0.00
4 STOP : + 0.00
5 TEXT : MASK 1
Fig. 62
05. Text: Änderung des Textes, der angezeigt wird,
wenn man sich innerhalb des Bereiches bewegt.
ZONENBETITELUNG
------------------------
1>NR. : 1
2 ENAB.: N
3 START: + 0.00
4 STOP : + 0.00
5 TEXT : ZONE 1
Fig. 60
Beispiel: Um die Betitelung der Zone 1 zu aktivieren,
wenn sich die Vorrichtung zwischen +15° und +45°
befindet, ist folgendermaßen vorzugehen:
• Die Zonenbetitelung aktivieren, indem man unter
Aktivierung im Menü Zonenbetitelung ein J
vorgibt.
• Für den Parameter Nr den Wert 1 eingeben.
• Für den Parameter Start den Wert +015.00
vorgeben.
• Für den Parameter Stop den Wert +045.00
vorgeben.
• Falls gewünscht, den angezeigten Text mit der
Option Text bearbeiten.
j Wenn man die Parameter Start und Stop
aus dem Menü auf den Wert Null setzt, wird
die Anzeige der Betitelung deaktiviert. Bei
Überlagerung mehrerer Bereiche ist die
niedrigere Nummer ausschlaggebend.
j Für die Definition der Bereiche folgen Sie
dem Uhrzeigersinn, wie in der Abbildung
gezeigt.
0°
Start1=15°
Stop1=45°
Start2=170°
Stop2=225°
270°
90° 180°
Fig. 61
