DE - D
eutsch - B
edienungslanleitung
23
7.4.6 Das Abschließen serieller
Leitungen/Verbindungen
Auf der Karte sitzen zwei Dipschalter, die benutzt
werden, um die Abschlussbeschaltung der seriellen
Leitung zu konfigurieren.
Jede Peripherieeinheit, die am Leitungsende hängt,
muss mit dem zugehörigen Dipschalter mit einem
Abschlusswiderstand beschaltet werden, um zu
vermeiden, dass entlang der Leitung Reflexionen und
Deformationen auftreten.
Die Dipschalter 1 und 2 beschalten die seriellen
Leitungen RS485-1 und RS485-2 jeweils mit einem
Abschlusswiderstand.
j Im Gegensatz zu den vorstehenden Fällen
in dieser Tabelle steht der nach oben
zeigende Hebel des Dipschalters für den
Wert 0 (OFF); zeigt er hingegen nach unten,
so gilt der Wert 1 (ON).
ABSCHLIESSEN SERIELLER LEITUNGEN
Beschreibung DIP 2 DIP 1 Konfiguration
Leitung RS485-1 - ON Abgeschlossen
- OFF Nicht abgeschlossen
Leitung RS485-2 ON - Abgeschlossen
OFF - Nicht abgeschlossen
Tab. 11

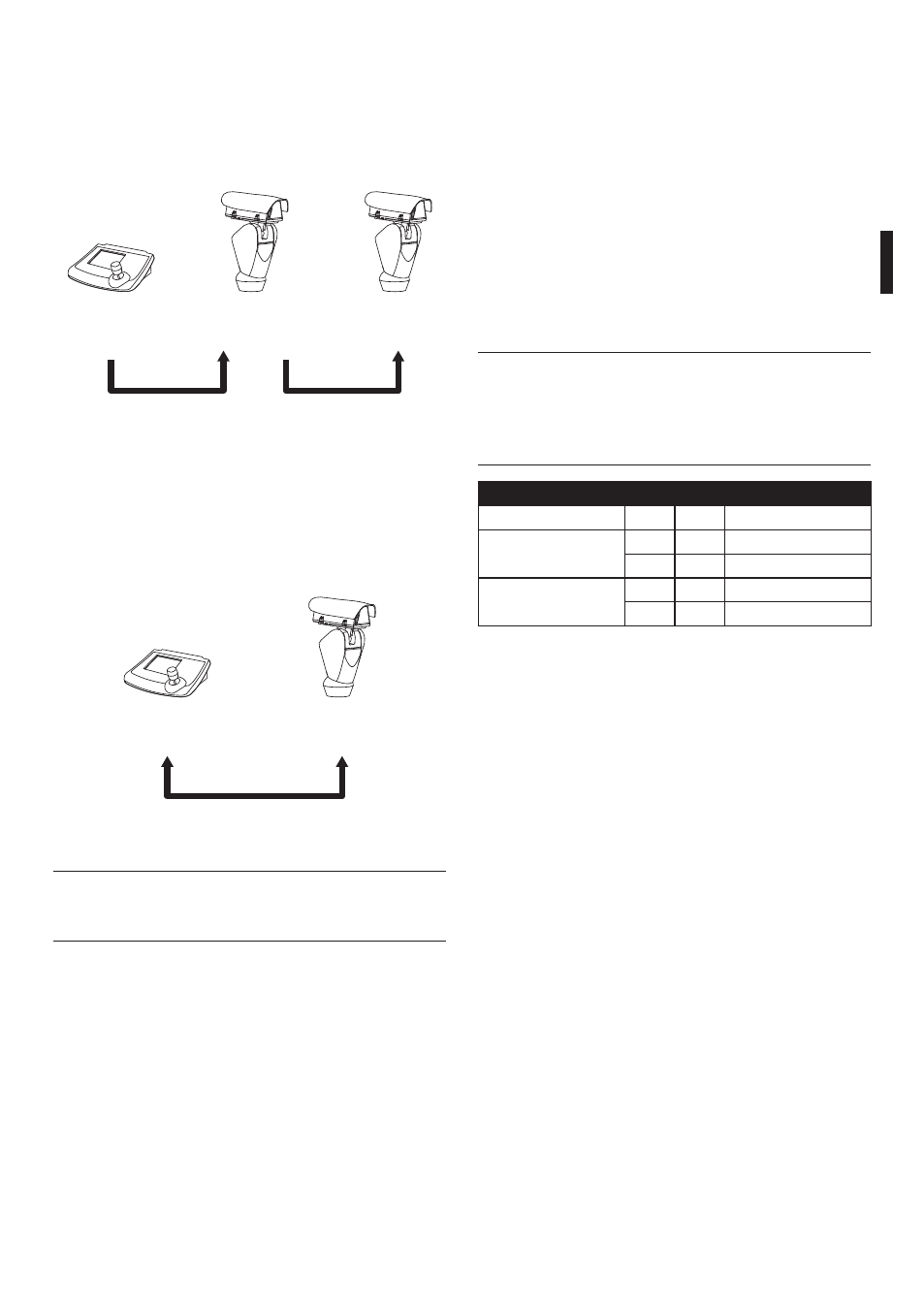

7.4.5.3 Leitung RS485-1 Empfang, Leitung
RS485-2 Wiederholung
Bei dieser Einstellung können mehrere Einrichtungen
kaskadiert angeschlossen werden. Das Signal wird
von jeder Einheit regeneriert und ist dadurch über
eine erheblich größere Distanz übertragbar.
RS485-1
Max 1200m Max 1200m
RS485-1 RS485-2
Steuer-
Tastatur
Fig. 41
7.4.5.4 Leitung RS485 TX/RX
Diese Art von Einstellung gestattet eine beidseitig
gerichtete Half-Duplex-Übertragung auf der Leitung
RS485-1.
Die serielle Leitung RS485-2 ist nicht benutzt.
RS485-1
Max 1200m
TX/RX
Steuer-
Tastatur
Fig. 42
j Diese Funktion ist nur mit zweiseitig
gerichteten Protokollen verfügbar (z. B.
PELCO, AMERICAN DYNAMICS oder Macro).
