Au cours de la configuration manuelle il est
indispensable (comme dans la procédure
automatique, exception faite pour l’adresse IP)
de configurer les articles avec astérisque et plus
précisément:
Camera ID: Progressif, 1, 2, 3 ecc
Camera IP: Exemple 192.168.0.102
Camera Model: Sélectionner 1-CH Video Server

Fig. 95

Inscrire le nom qui apparaîtra sur la liste Camera
Tree:
Camera Name: Exemple ULISSE 2
Á la fin, taper Apply et attendre la fin de la procédure
de sauvegarde.
Répéter la procédure pour tous les autres dispositifs
présents dans le système.

Cette phase terminée, il est nécessaire de
fermer le programme NVR et le rallumer,
afin d’enregistrer les modifications. Au
redémarrage, apparaîtra dans le Camera
Tree la liste des unités ajoutées dans le
système.

Transférer de la liste Media Source la première unité
(drag & drop) dans un des cadres bleus, tant que
n’apparaît pas l’image live.

Fig. 96

Exemple de drag & drop.

Répéter la procédure pour les autres unités.

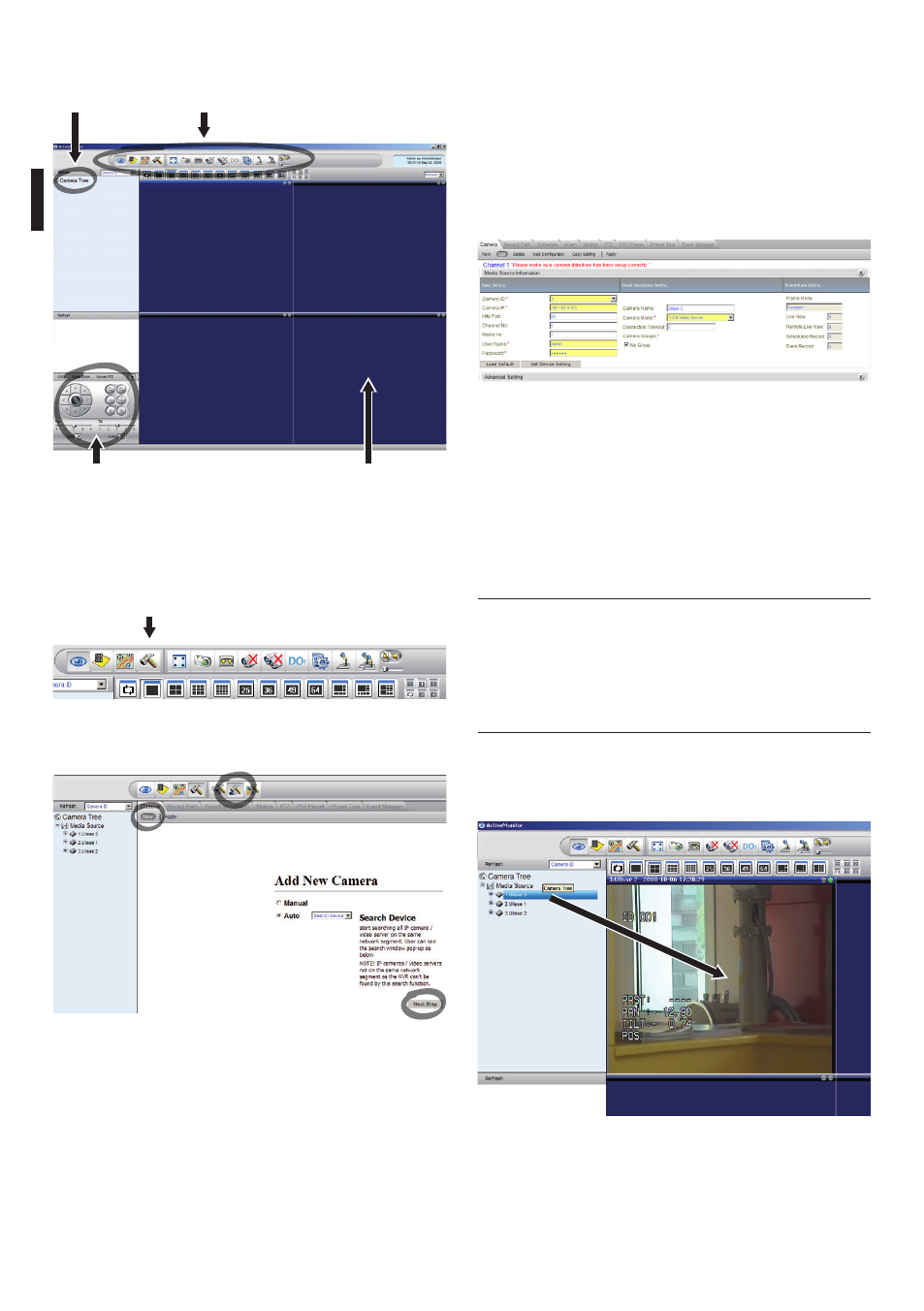

A la première utilisation apparaîtra l’écran suivant
incluant la liste des caméras (Camera Tree).

Camera tree

Barre d’outils

Contrôle manuel

Vidéo en temps réel

Fig. 92

Á la ce point il faut ajouter les différents dispositifs
présents dans le système. Cliquer sur le bouton Setup
de la barre de commande.

Bouton Setup

Fig. 93

Donc Setup Camera.

Fig. 94

Exécuter une configuration manuelle si vous
connaissez les différentes adresses IP de l’unité
présentes, autrement exécuter une configuration
automatique au cours de laquelle seront relevées les
diverses unités.
