General Description 2-11

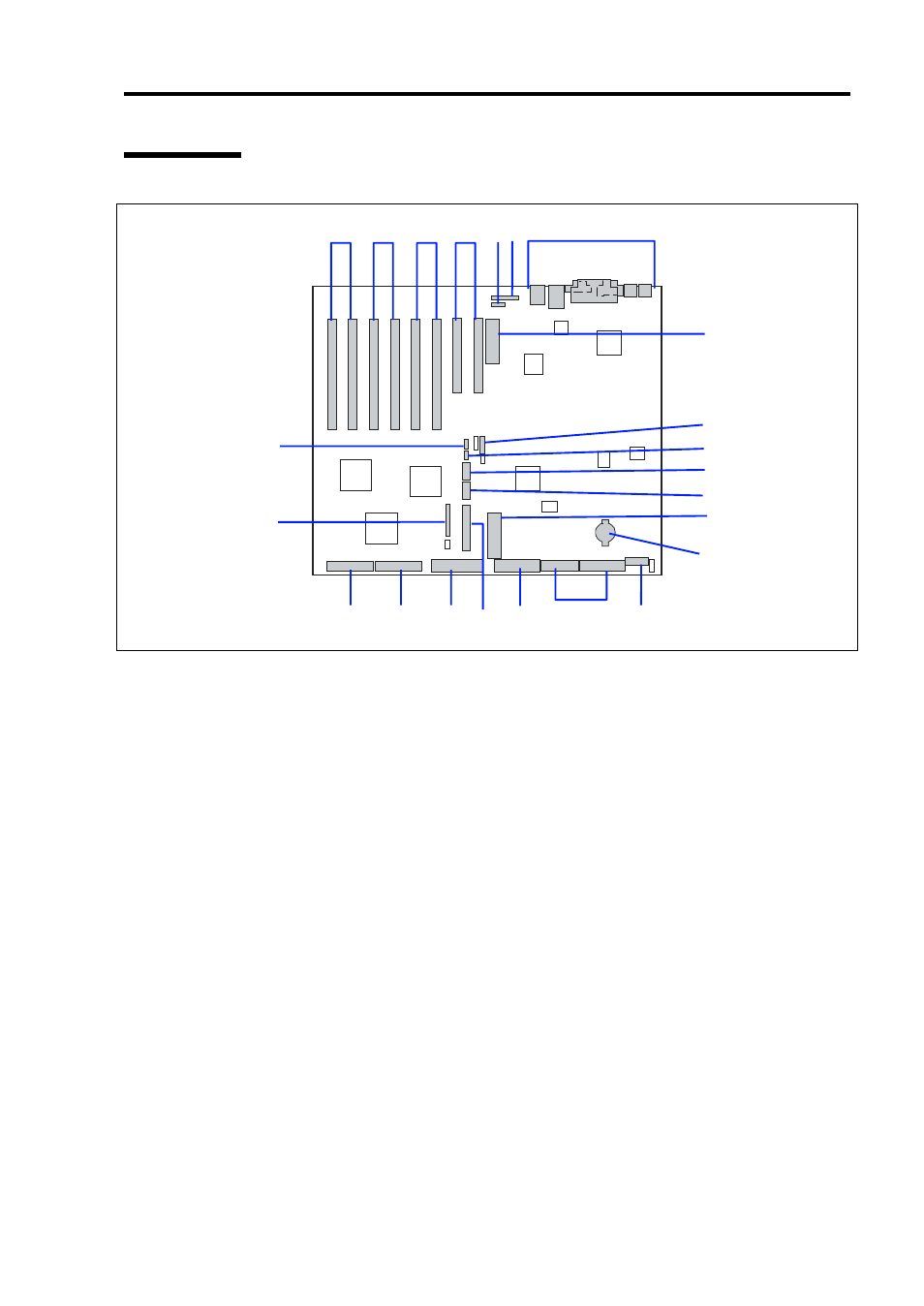

Baseboard

1

Additional PCI board slots (8slots)
1
-1: PCI#1 and 2 (1st PCI Bus, 32-bit, 33MHz, 5V PCI (arranged from right to left))
1-2: PCI#3 and 4 (3rd PCI Bus, 64-bit, 100MHz, 3.3V PCI–X (arranged from right to left))
1-3: PCI#5 and 6 (4th PCI Bus, 64-bit, 100MHz, 3.3V PCI–X Hot plug)
(arranged from right to left)
1-4: PCI#7 and 8 (5th PCI Bus, 64-bit, 100MHz, 3.3V PCI–X Hot plug)
(arranged from right to left)

2

Intelligent Chassis Management Bus (ICMB) connector

3

Hot Plug PCI LED Board connector

4

Rear panel I/O connectors (see page 2-7)

5

Processor board interface connectors

6

Jumper switch for clearing CMOS/password

7

Hot-swap back plane (HSBP Primary) connector

8

COM B connector

9

USB #3 connector

10

Lithium battery

11

Power connector

12

Power connector

13

Floppy disk drive connector

14

Front panel board interface connector

15

IDE connector (for CD-ROM drive)

16

Ultra320(B) connector (for 5.25-inch or external SCSI device)

17

Ultra320(A) connector (for 3.5-inch hard disk bay)

18

Cooling fan connector

19

Hot-swap back plane (HSBP Secondary) connector

1-4

1-3 1-2

1-1 2 3

4

5

6
7
8
9
5

10

11

12

13

15

16

17

18

19

14
