GRUPPO TROMBE TRAVE
Mod. 28.46M AXLE BEAM TRUMPETS GROUP
LA10077
D.4
PAG . 41
REVISION DATE : 00/00 P / N : CA357248

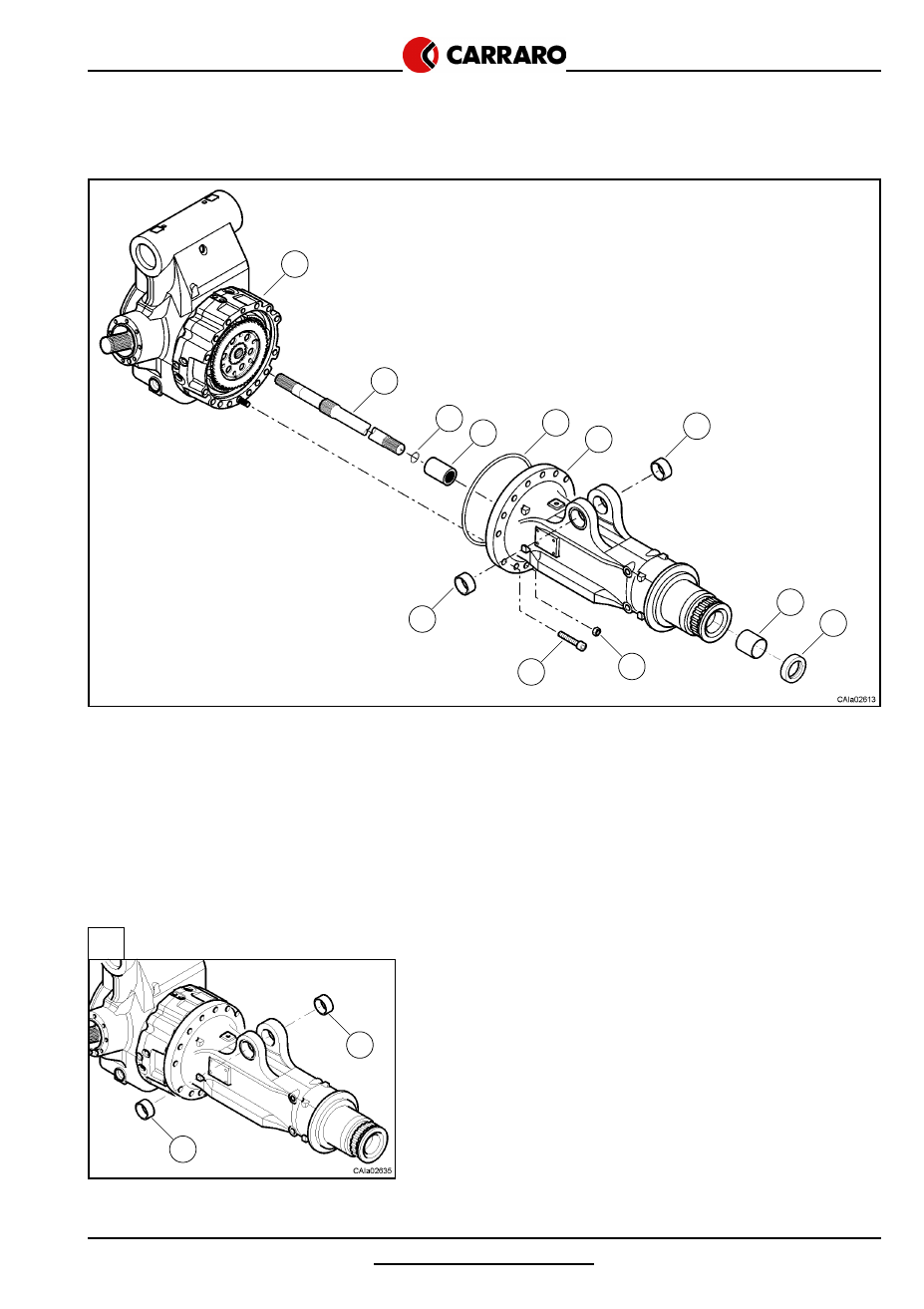

D.4 Axle beam trumpets group
D.4.1 Disassembly
Some of the following pictures may not show exactly
your axle, but the process is the same.
Note: before disassemble the axle beam trumpets group
see the procedure described in the section D.3.
D.4 Gruppo trombe trave
D.4.1 Smontaggio
Alcune figure che seguono potrebbero non mostrare
esattamente il vostro assale, ma la procedura rimane la
stessa.
Nota: per lo smontaggio del gruppo trombe trave vedi
prima le procedure descritte alla sezione D.3.
1
Estrarre le boccole (7) dalla tromba trave (6) con un punzone ed un
martello.
Nota: è un’operazione distruttiva per le boccole.
Take the bushes (7) out of the beam trumpet (6) with a punch and a
hammer.
Note: this is a destructive operation for the bushes.
1
2
3
4
5
6
7
10
11
8
7
9
7
7
