GRUPPO MOZZO RUOTA
Mod. 28.46M WHEEL HUB GROUP
LA10077
D.3
PAG . 40
REVISION DATE : 00/00 P / N : CA357248
4

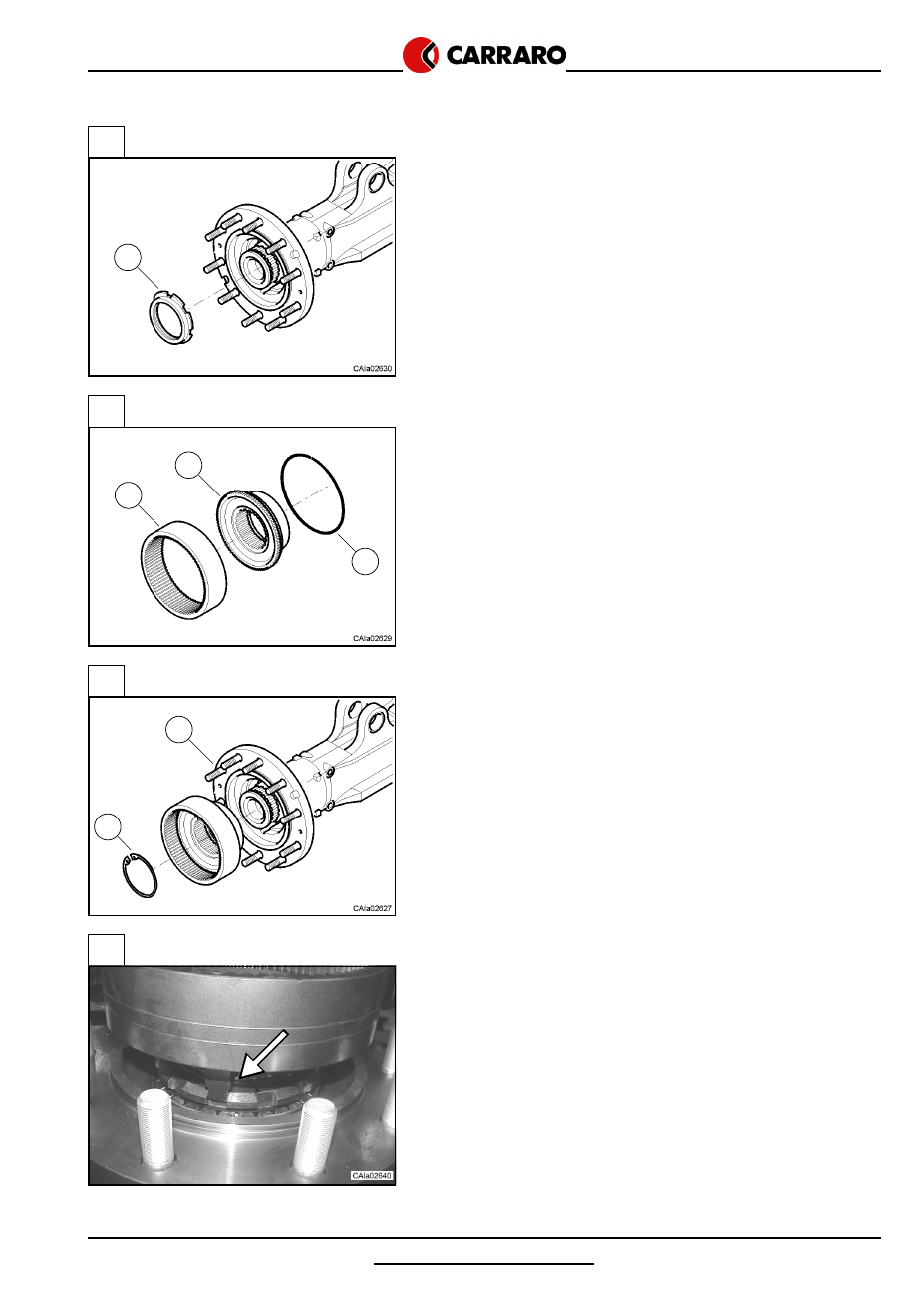

Assemblare la ghiera (5) con la chiave speciale CA715631.
Serrare la ghiera alla coppia prevista (Sez.C.6).
Nota: si consiglia l’utilizzo di un moltiplicatore di coppia meccanico.
Assemble the ring nut (5) using the special wrench CA715631.
Tighten the ring nut to the requested torque (Sec.C.6).
Note: it’s advisable to use a mechanical torque multipliers.
5
Preassemblare il mozzo fermo corona (3) e la corona epicicloidale (2)
con l’anello d’arresto (4).
Preassemble the wheel carrier (3) and the epicyclic ring gear (2) with
the lock ring (4).
6
Montare il gruppo mozzo fermo corona sul mozzo ruota (7).
Vedi: punto successivo.
Assemblare l’anello d’arresto (1) all’estremità della tromba trave.
Assemble the wheel carrier group on the wheel hub (7).
See: next point.
Assemble the lock ring (1) to the beam trumpets end.
7
Nota: verificare la corretta posizione del mozzo fermo corona (3).
Note: check the wheel carrier (3) position.
7
4
2
3
7
2
