Looking At The Screen

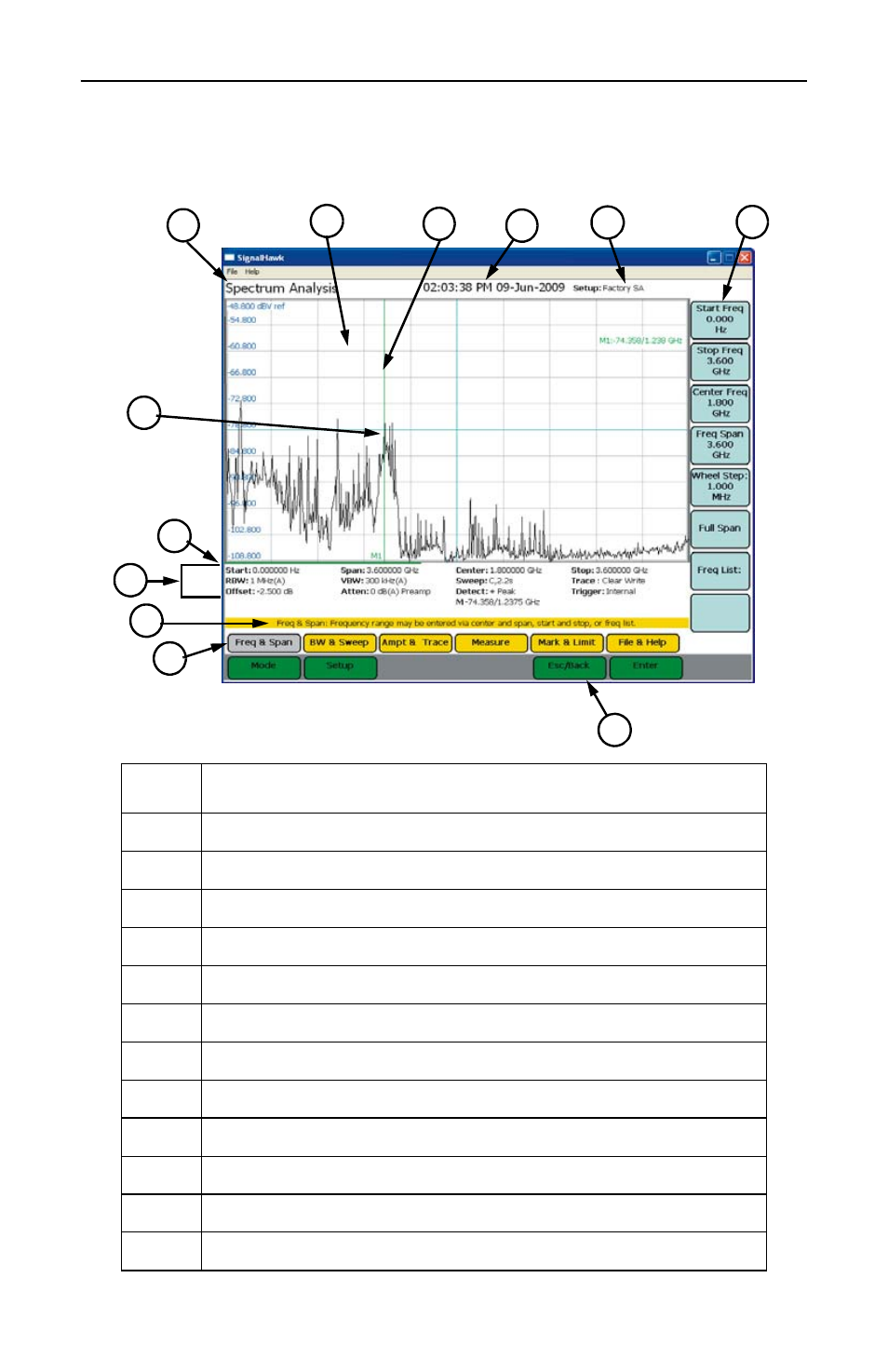

Figure 18 General Screen Features
Item
Description
1
Name of selected measurement
2
Sweep display area
3
Marker
4
Date and time
5
Name of setup file being used
6
Menu selection labels
7
Menu key labels
8
Help tips for the current screen
9
Measurement settings
10
Sweep progress bar
11
Data trace
12
System key labels
12
1
4
6
7
5
3
2
8
10
11
9
