Relevanta punkter Beskrivning

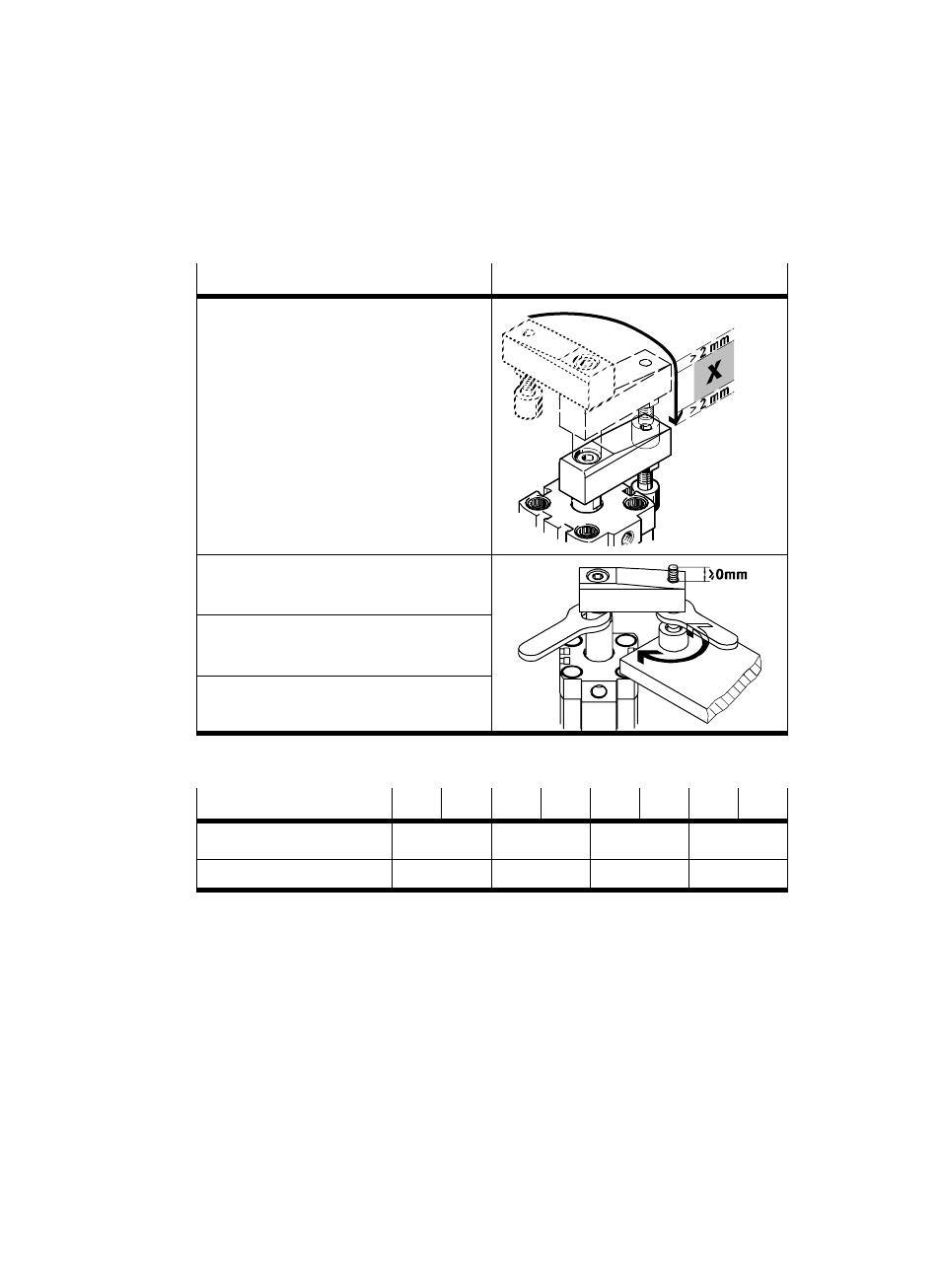

Det tillåtna spänningsområdet X ska
hållas. Det innefattar ett säkerhets−
avstånd för vridrörelsen och slagänden.
Säkerhetsavståndet uppgår till ca 2 mm.
Förklaring till bilden bredvid:
a) Slutet av vridrörelsen
b) Start av den säkra spänningen
b) Slutet av den säkra spänningen
d) Ändläge (ingen spänning)
(b)
(a)
(c)
(d)
Den maximala utskruvningslängden är
jämn med spännfingret.
Säkra spännskruvens låsmutter med
Loctite 24333.
Åtdragningsmomentet för låsmuttern är
korrekt (se följande tabell).
Bild 19
CLR−... 12 16 20 25 32 40 50 63
Anslutningsgänga M4 M6 M8 M10
Åtdragningsmoment [Nm] 3 12 24 47
Bild 20
Idrifttagning ć provkörning
S Starta en provkörning enligt följande:
ć först med långsam förflyttning,
ć sedan enligt användningsvillkor.
S Kontrollera med en provkörning om CLR−... spänner säkert.
Vid störningsfri provkörning:
S Avsluta provkörningen.
