1. Placera spännfingret på kolvstångens
kon.
2. Skruva in fästskruven i det gängade hålet
på kolvstången tills spännfingret nätt och
jämnt kan vridas.
3. Fixera kolvstången vid nyckelgreppet 6
med en gaffelnyckel (se Bild 8).
4. Vrid spännfingret med en andra gaffel−
nyckel tills riktningen motsvarar den
aktuella applikationen.
5. Dra åt fästskruven med efterföljande
åtdragningsmoment.
Vid mothållningen får det max. tillåtna
vridmomentet på styrhylsan
inte
överskridas.
CLR−... 12 16 20 25 32 40 50 63
Gänga M3 M4 M6 M6 M8 M8 M10 M10
Nyckelbredd (SW)
ć spännfingerskruv
ć kolvstång
2,5
5 3
7 5
10 5
10 6
13 6
13 8
17 8
17
Åtdragningsmoment
spännfingerskruv [Nm] 1,2 3 12 12 24 24 47 47
Max till. vridmoment på
styrhylsan [Nm] 2 3 6 10 20 20 30 50

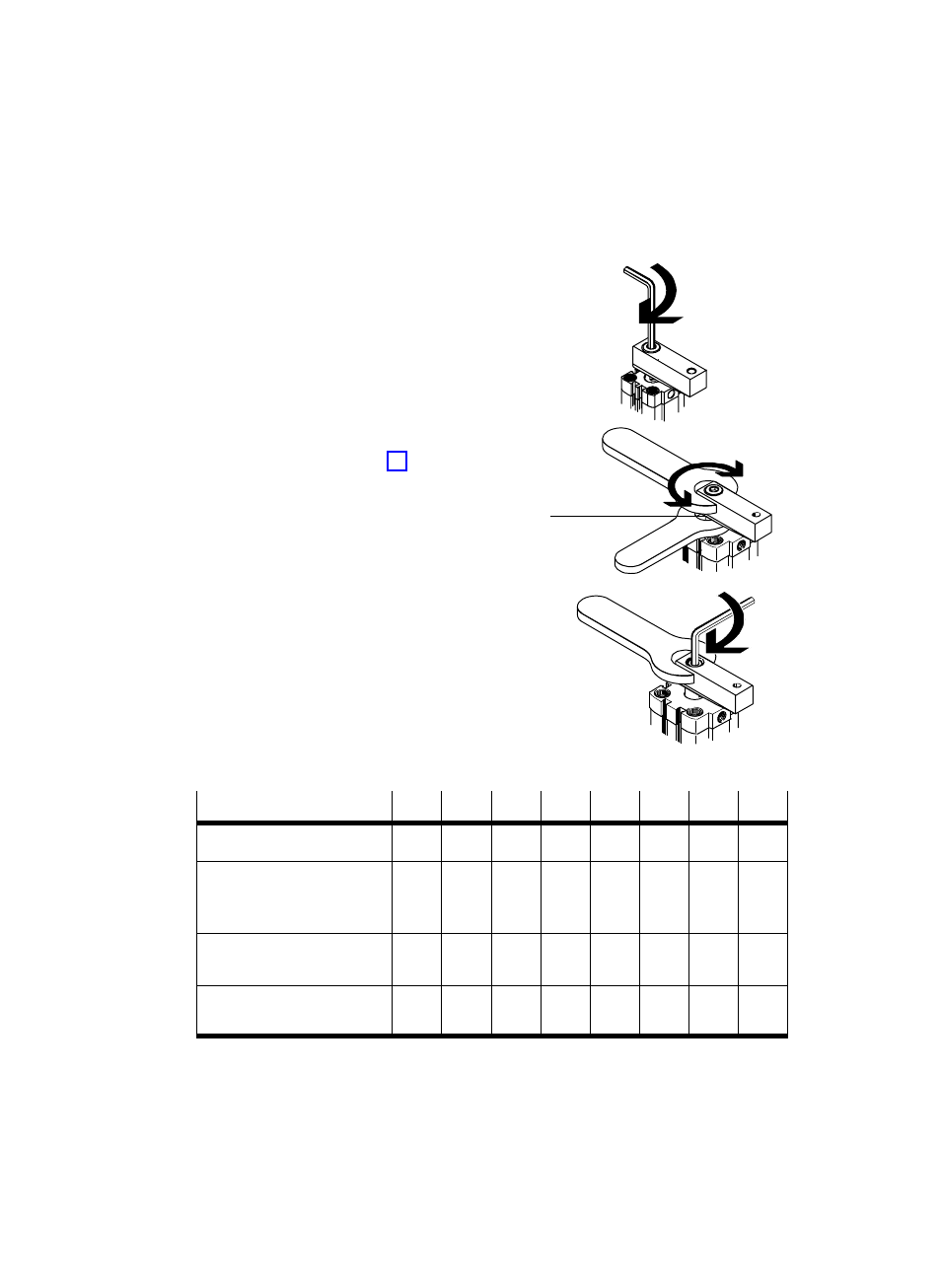

Bild 10
Bild 7
Bild 8
6
Bild 9
