CLR−...
Festo CLR−... 0912d Deutsch
9

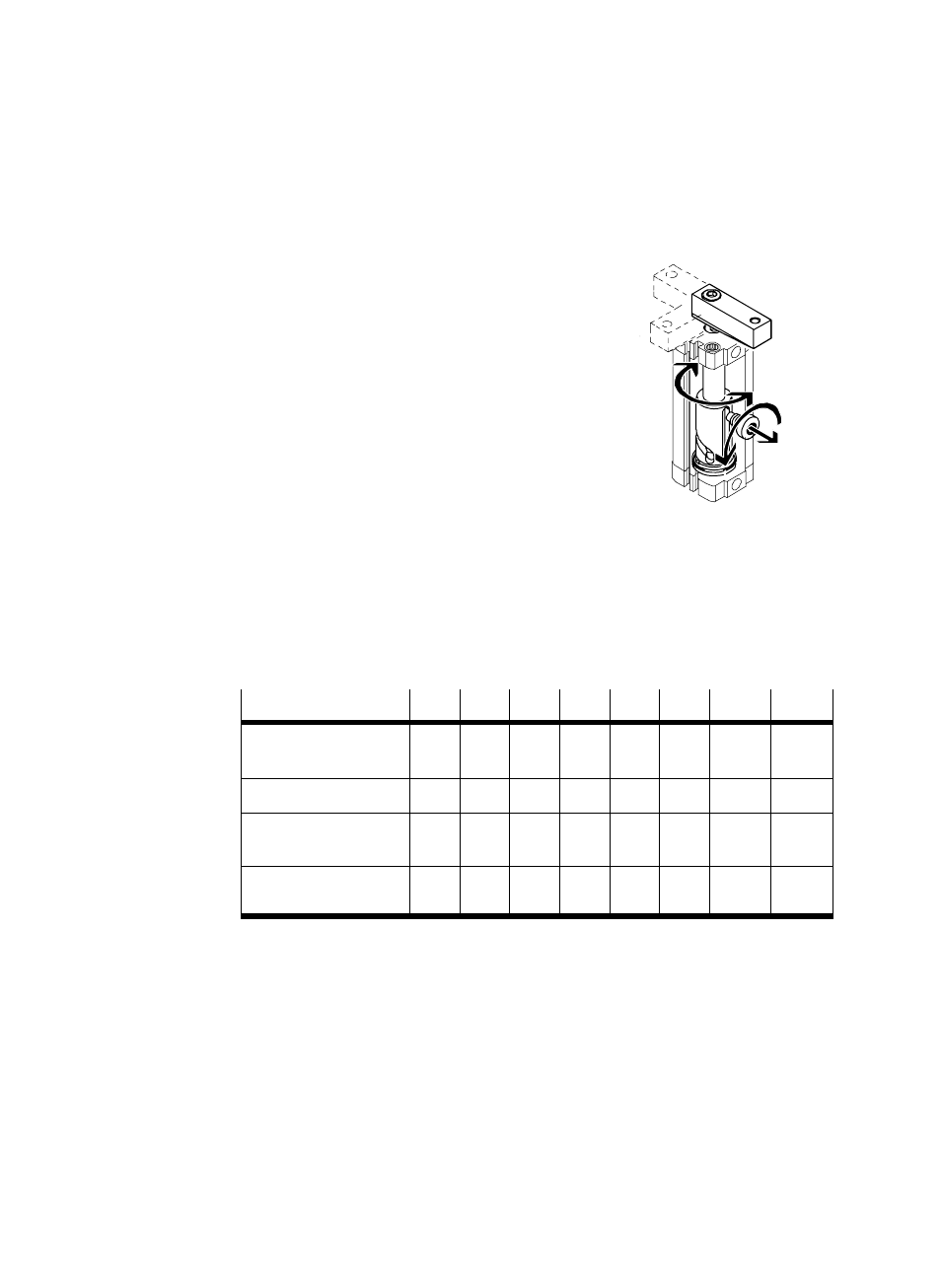

Zum Ändern der Schwenkbewegung:
1. Drehen Sie den Führungsbolzen aus dem
Zylindergehäuse des CLR−... vollständig
heraus. Dadurch lässt sich die KolbenĆ
stange mit dem Spannfinger frei drehen.
2. Schwenken Sie den Spannfinger bis zur
gewünschten Nut in der Führungshülse.
Das gleichzeitige Einschieben eines
Bolzens in die Gewindebohrung des
Führungsbolzens erleichtert das
Auffinden der Nut. Den erforderlichen
Bolzendurchmesser entnehmen Sie bitte
der nachfolgenden Tabelle.
3. Drehen Sie den Führungsbolzen wieder vollständig ein. Dabei sind folgende
Punkte zu beachten:
ć Ordnungsgemäße Position der Dichtung am Führungsbolzen prüfen
ć Führungsbolzen mit Loctite 24333 sichern.
ć Anziehdrehmoment gemäß nachfolgender Tabelle einhalten.
CLR−...
12
16
20
25
32
40
50
63
Bolzendurchmesser
[mm]
2,5
2,9
5,9
5,9
5,9
6,9
7,9
8,9
Gewinde
M4
M4
M8
M8
M10
M10
M12x1
M12x1
Schlüsselweite (SW)
(Führungsbolzen)
3
3
5
5
6
6
8
8
Anziehdrehmoment
[Nm] (+20 %)
2,5
2,5
6
6
20
20
40
40
Bild 12
Bild 11
