CLR−...
Festo CLR−... 0912d Svenska
89

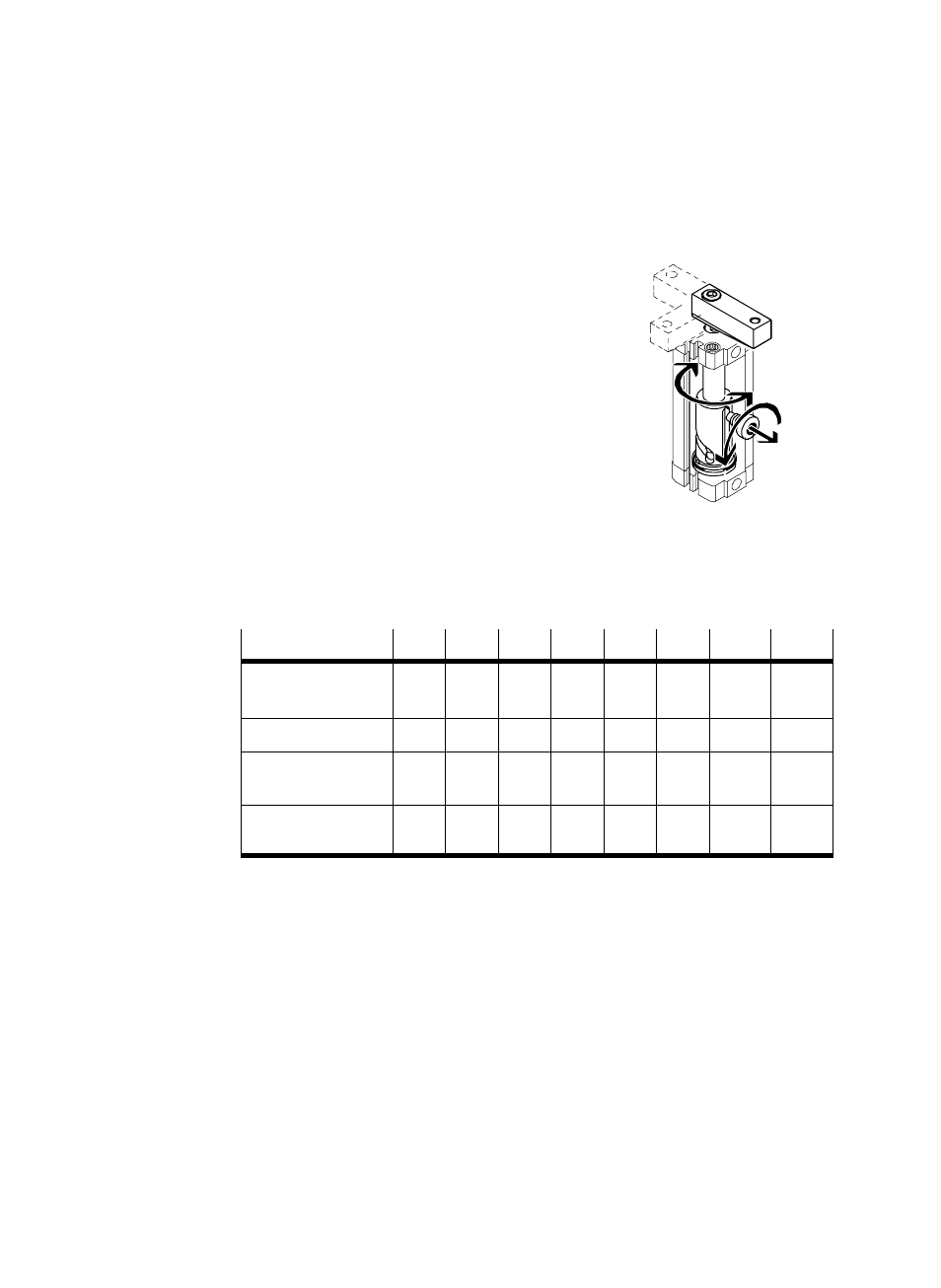

Ändra vridrörelsen:
1. Vrid ut styrtappen helt från cylinderhuset
på CLR−... Därigenom kan kolvstången
vridas fritt med spännfingret.
2. Vrid spännfingret till önskat spår i
styrhylsan.
Om du samtidigt skjuter in en bult i det
gängade hålet på styrtappen så hittar du
spåret lättare. Uppgifter om vilken
diameter som krävs finns i tabellen nedan.
3. Skruva i styrtappen helt igen. Beakta
därvid följande:
ć Kontrollera att tätningens position är korrekt vid styrtappen.
ć Säkra styrtappen med Loctite 24333.
ć Följ åtdragningsmoment enligt tabellen nedan:
CLR−...
12
16
20
25
32
40
50
63
Tappens diameter
[mm]
2,5
2,9
5,9
5,9
5,9
6,9
7,9
8,9
Gänga
M4
M4
M8
M8
M10
M10
M12x1
M12x1
Nyckelbredd (SW)
(styrtapp)
3
3
5
5
6
6
8
8
Åtdragningsmoment
[Nm] (+20 %)
2,5
2,5
6
6
20
20
40
40
Bild 12
Bild 11
