CLR−...
Festo CLR−... 0912d Svenska 91
Pneumatisk montering
Notera
Spännfingret från Festo är optimalt anpassat till CLR−... och kräver ingen
luftstrypning.
S Tänk på att massatröghetsmomentet måste beräknas vid användning av
annat spännfinger.
Ett högre massatröghetsmoment än för spännfingersetet från Festo kräver en
reducerad slagtid för CLR−... genom användning av strypbackventiler.
Mått för konen och diagram för bestämning av slagtiden i relation till
massatröghetsmomentet finns i katalogen från Festo.
S Ta bort häftetiketterna från tryckluftsanslutningarna.
S Kontrollera om tillbehör krävs enligt följande tabell:
Typ Beteckning Funktion
HGL−... Backventiler med styrning Vid tryckfall bibehålls trycket i
kolvkammaren
GRLA−...
/GRLZ−... Strypbackventiler Kolvhastigheten kan förändras
VZS−... Tryckluftsbehållare Trycksvängningar i den efterkopplade
tryckluftssträngen reduceras
Bild 15
S Använd slangar med små dimensioner.
Korta slangar optimerar påluftningstiden.

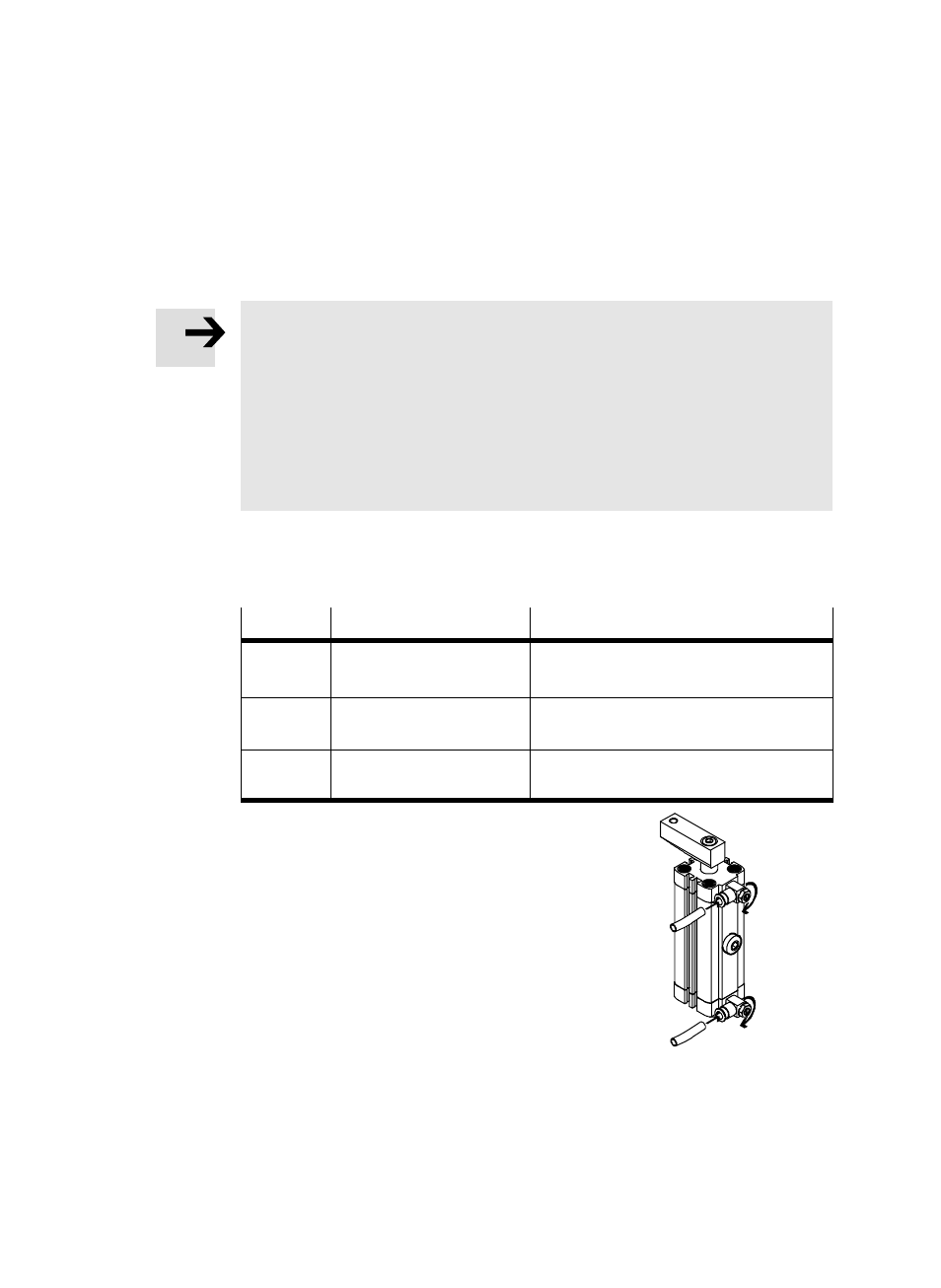

S Skruva fast strypbackventiler av typ
GRLZ−... eller GRLA−... i trycklufts−
anslutningarna.
S Anslut CLR−... till tryckluftsanslutningarna.
Bild 16
