CLR−...
Festo CLR−... 0912d Español 43
Instalación neumática
Por favor, observar
El dedo de fijación de Festo, se adapta de forma óptima al CLR−... y no requiere
restricción del aire.
S Observar que si se utilizan dedos de construcción propia, debe calcularse el
momento de inercia de la masa.
Un momento de inercia superior al especificado por Festo de la masa del
conjunto del dedo, requiere una reducción en el tiempo de recorrido del
CLR−... por medio del uso de reguladores de caudal.
Las dimensiones del cono y los diagramas para determinar el tiempo de la
carrera en función del momento de inercia de la masa pueden hallarse en el
catálogo de Festo.
S Retire las etiquetas adhesivas de las conexiones de aire comprimido.
S Verifique si los accesorios necesarios aparecen en la tabla siguiente:
Tipo Denominación Función
HGL−... Válvulas antirretorno
pilotadas Si hay una caída de presión, se mantendrá
la presión en la cámara del cilindro.
GRLA−... /
GRLZ−... Reguladores de caudal en
un sólo sentido Puede reducirse la velocidad del émbolo.
VZS−... Depósito de aire compriĆ
mido Pueden reducirse las variaciones de
presión del aire comprimido en el ramal de
alimentación.
Fig. 15

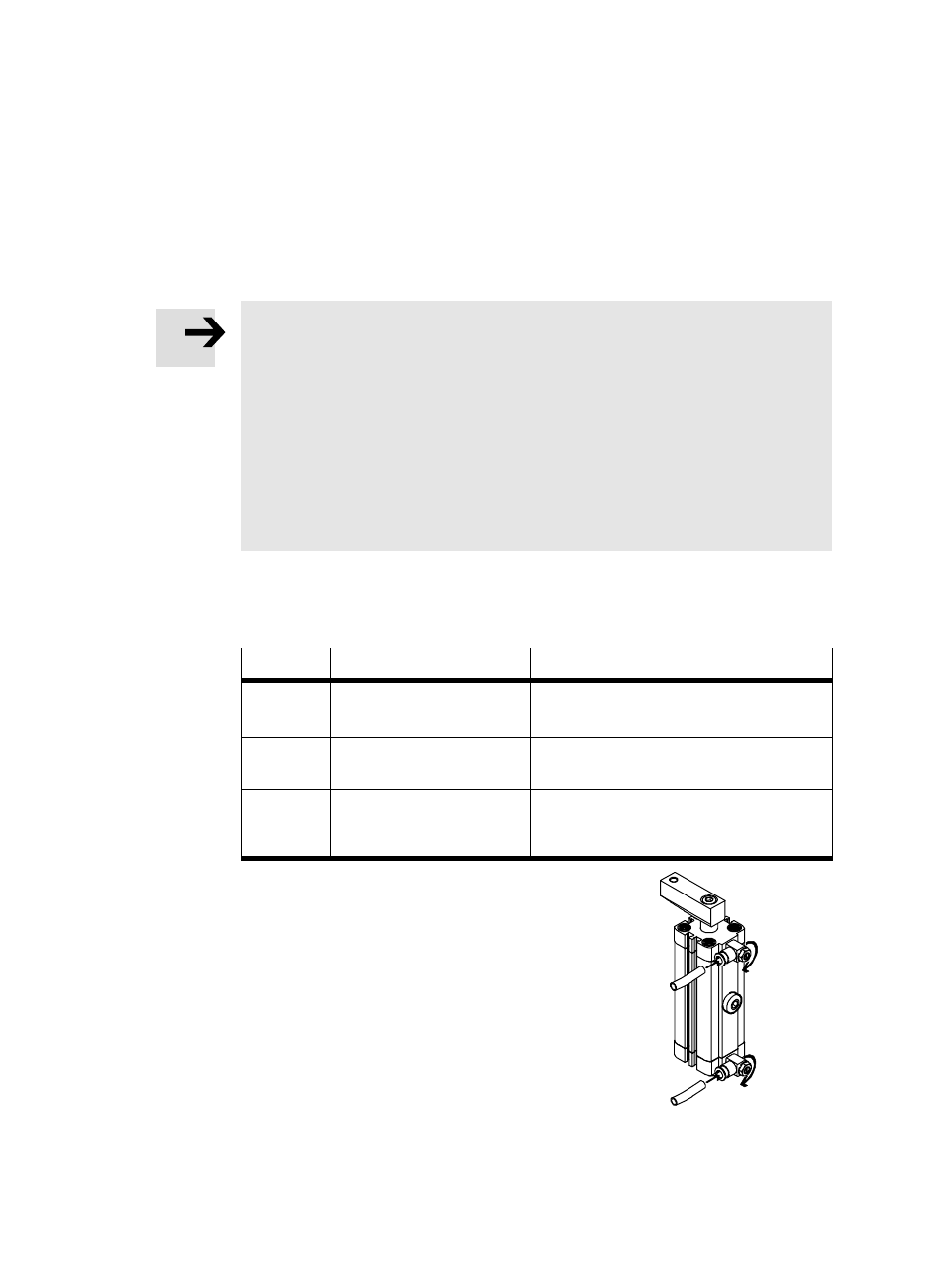

S Utilice tubos cortos en la aplicación.
Los tubos cortos optimizan el tiempo de
respuesta.
S Rosque las válvulas estranguladoras de
un sentido, tipo GRLZ−... o GRLA−... en las
conexiones de aire comprimido.
S Conecte los tubos del CLR−... a las
conexiones de aire comprimido.
Fig. 16
