Festo CLR−... 0912d Español 41

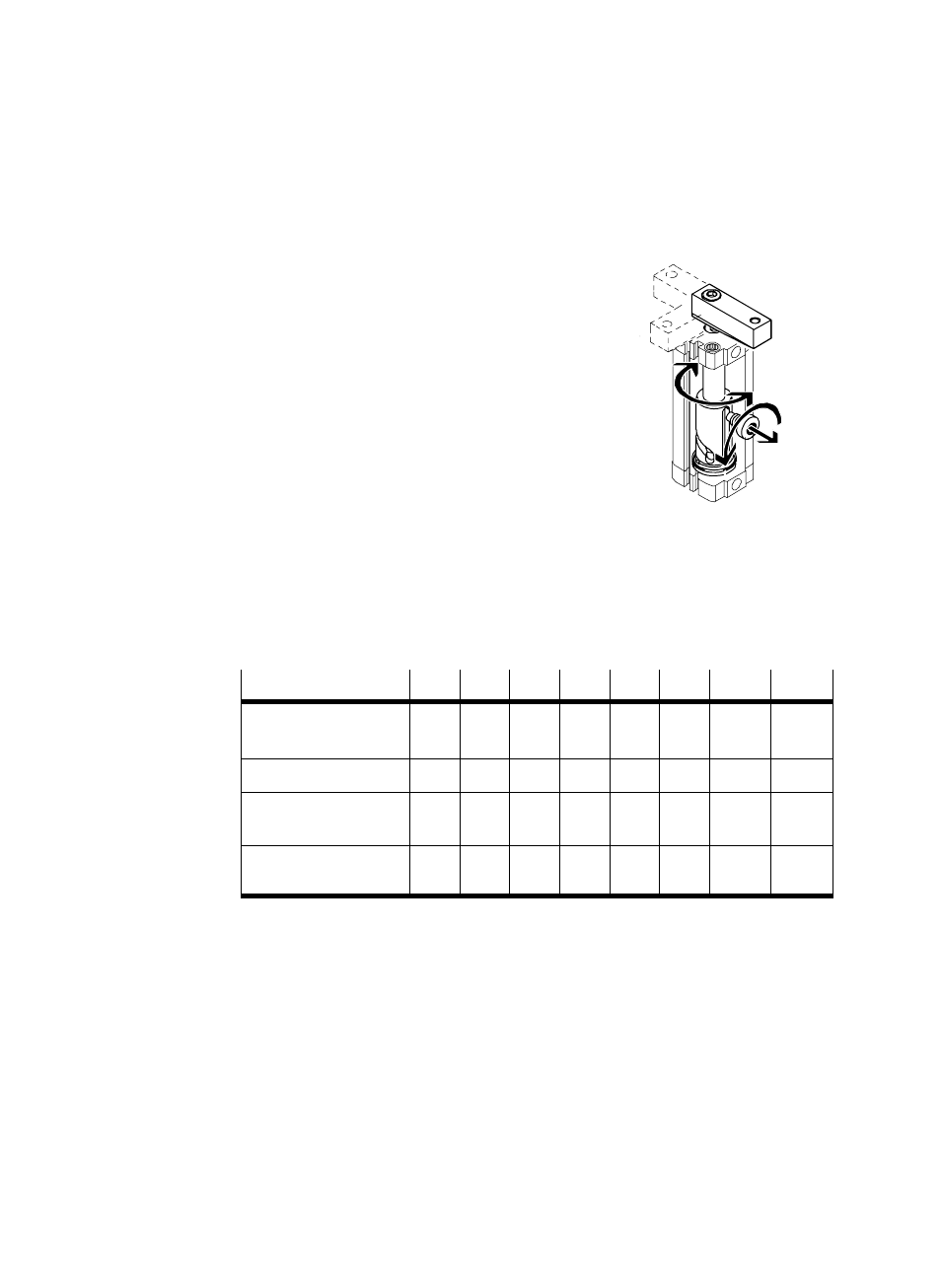

Para modificar el movimiento giratorio:
1. Desenrosque y retire completamente el
bulón de guía del cuerpo del cilindro del
CLR−... El vástago puede ahora girar
libremente con el dedo de sujeción.
2. Haga girar el dedo de sujeción a la ranura
deseada en el manguito de guía.
Es más fácil hallar la guía si al mismo
tiempo se introduce un bulón en el agujero
roscado del bulón de guía. Véase la tabla
siguiente para el diámetro necesario del
bulón.
3. Atornille de nuevo completamente el bulón de guía. Al hacerlo, observe los
siguientes puntos:
ć Verifique que la junta en el bulón de guía se halla correctamente colocada.
ć El bulón de guía debe bloquearse con Loctite 24333.
ć Observe los pares de apriete especificados en la tabla siguiente:
CLR−... 12 16 20 25 32 40 50 63
Diámetro del bulón
[mm] 2,5 2,9 5,9 5,9 5,9 6,9 7,9 8,9
Rosca M4 M4 M8 M8 M10 M10 M12x1 M12x1
Ancho entre planos
(A/F) (bulón de guía) 3 3 5 5 6 6 8 8
Par de apriete [Nm]
(+20 %) 2,5 2,5 6 6 20 20 40 40
Fig. 12
Fig. 11
