CLR−...
Festo CLR−... 0912d Italiano 80
2. Svitare la vite di fissaggio (1 giro) dal dito di bloccaggio.

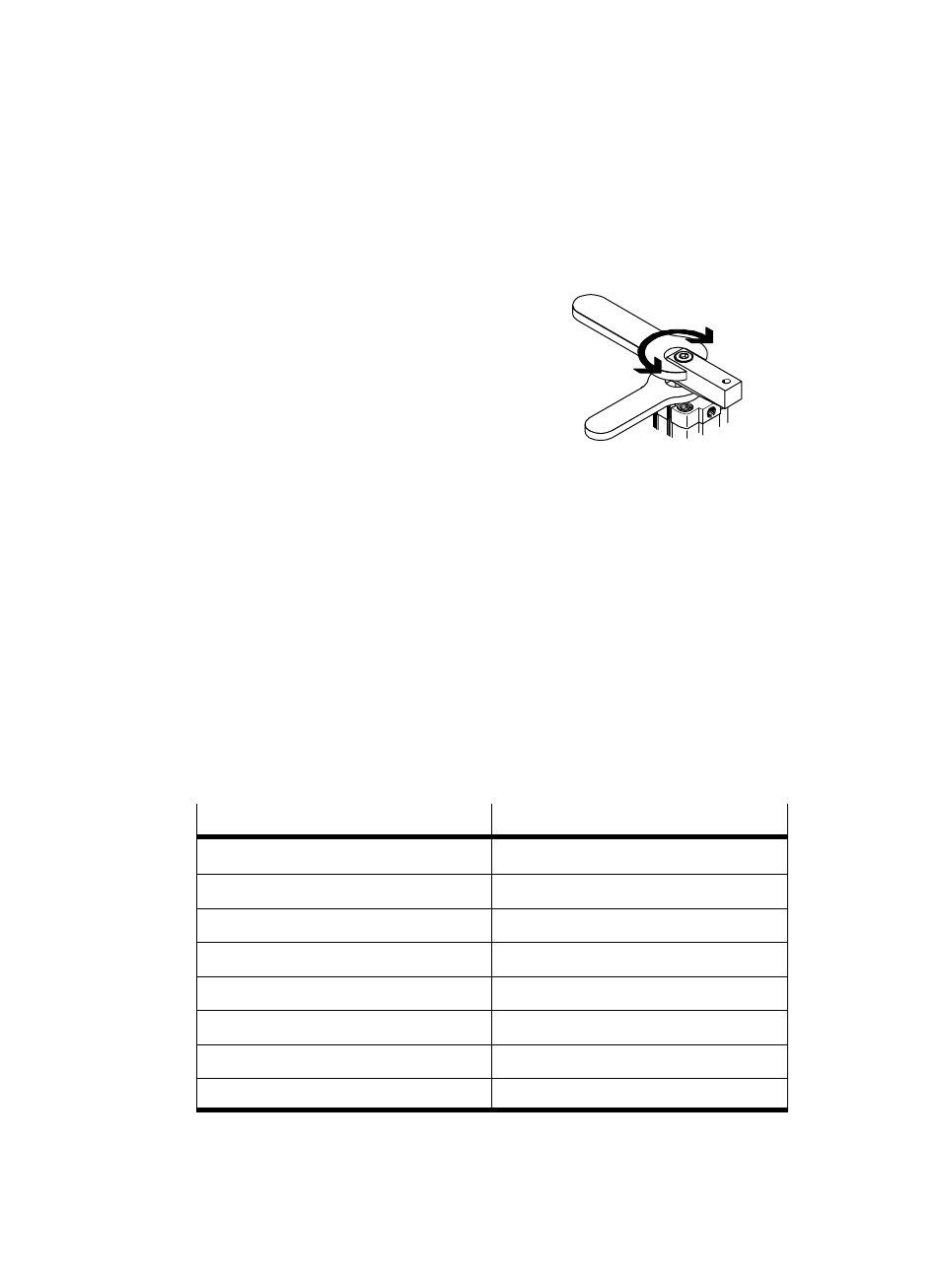

3. Girare il dito di bloccaggio agendo su una
chiave fissa. Così il dito si sblocca dallo
stelo.
Per controbilanciare,
non superare il
momento torcente max. ammissibile sulla
bussola di guida (vedi capitolo
Montaggio delle parti meccaniche").
L’impiego di un apposito dispositivo di
smontaggio costituisce una seconda
alternativa per il dito che blocca.
S Ordinare i pezzi soggetti ad usura come specificato.
S Spedire sempre il prodotto difettoso a Festo.
S Garantire che l’unità CLR−... venga revisionata solo dal servizio assistenza Festo.
La riparazione richiede interventi di regolazione di massima precisione.
In una lettera che accompagnerà il cilindro descrivere l’errore riscontrato e le
condizioni d’impiego.
11 Accessori
Descrizione Tipo
Fissaggio a piedini HNA−...
Fissaggio a flangia FNC−...
Valvola di inserzione HEL−.../HEM−...
Regolatore di portata unidirezionale GRLA−...
Valvola unidirezionale HGL−...
Serbatoio aria compressa VZS−...
Finecorsa magnetico SME−8−.../SMT−8−...
Dito di bloccaggio CLR−...FS
Fig. 23
Fig. 22
