Montaggio dell’unità CLR−...:
S
Posizionare l’unità CLR−... in modo che non sporgano oggetti nel raggio
d’azione del dito di bloccaggio.
S
Scegliere una possibilità di fissaggio riportata nella tabella seguente.

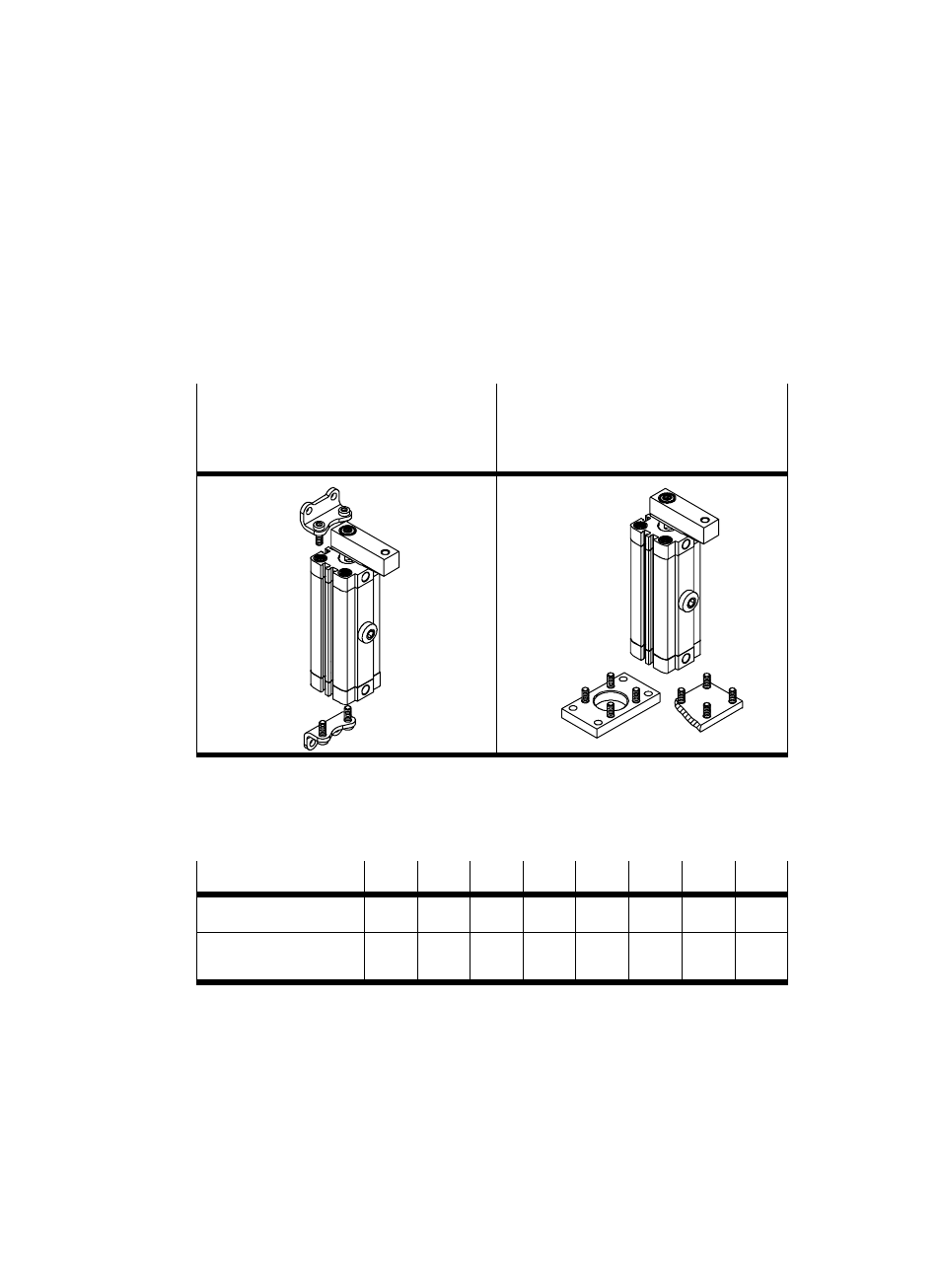

Avvitamento doppio con fissaggio a
piedini tipo HNA−... nei fori filettati
delle viti della testata
Avvitamento quadruplo nei fori
filettati delle viti della testata:
Ĉ
con fissaggio a flangia tipo FNC−...
Ĉ
fissaggio diretto
Fig. 13
Le diverse grandezze del prodotto dispongono di filettature d’attacco per la
versione e coppie di serraggio qui riportate.
CLR−...
12
16
20
25
32
40
50
63
Filettatura d’attacco
M4
M4
M5
M5
M6
M6
M8
M8
Coppia di serraggio
[Nm]
2,5
2,5
3
3
6
6
11
11
Fig. 14
S
Stringere le viti di fissaggio con la stessa coppia di serraggio.
