CLR−...
Festo CLR−... 0912d Français 52
2 Fonction
La mise sous pression alternée des raccords
d’air comprimé provoque l’entrée et la sortie
de la tige de piston de la bride pivotante
CLR−... Sur la tige de piston se trouve une
douille de guidage avec trois rainures difféĆ
rentes. Un pion de guidage intégré au corps
s’engage dans la rainure. Grâce à la forme
spéciale des rainures, le pion transmet les
mouvements suivants à la tige de piston :

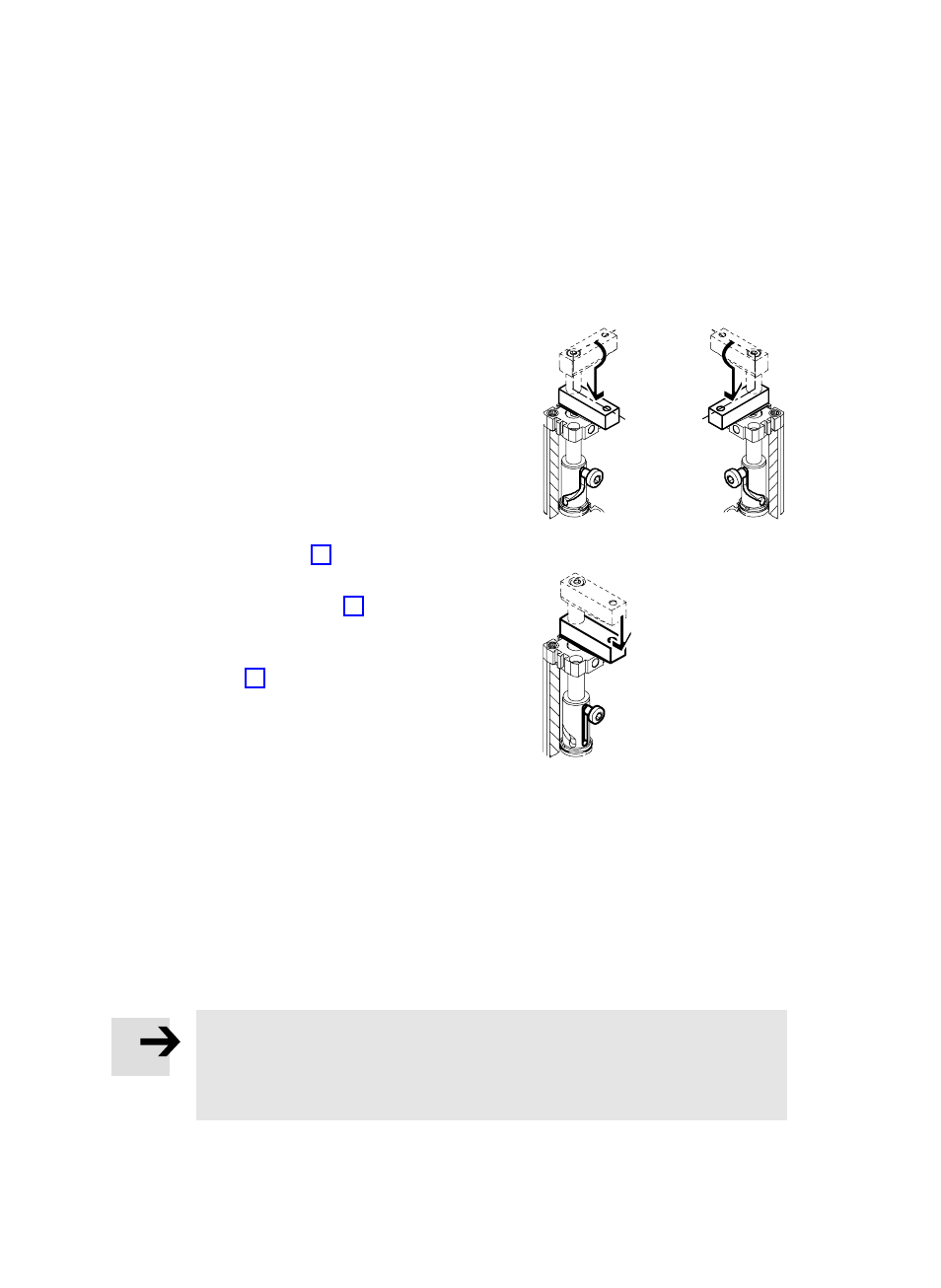

ć mouvement linéaire rotatif de 90° en
sens horaire (Fig. 2)
ć mouvement linéaire rotatif de 90° en
sens anti−horaire (Fig. 3)
ć mouvement linéaire (pour les dispositifs
de serrage CLR−40−... à CLR−63−...,
voir Fig. 4).
La tige de piston transmet le mouvement
linéaire et rotatif au doigt de serrage. Lorsque
la tige de piston est rentrée, le doigt de serĆ
rage sert les matériaux contre une butée
fixe. La détection des fins de course s’effectue
sur le profilé du vérin dans les rainures pour
capteurs.
3 Utilisation
Conformément à l’usage prévu, le CLR−... est destiné au serrage et au maintien
mécaniques de composants.
Note
Les couples qui agissent sur la douille de guidage interne, détruisent le CLR−...
S Lors de tous les travaux de montage, veiller à ne pas dépasser le couple max.
sur la douille de guidage (voir le chapitre Montage mécanique).
Fig. 2 Fig. 3
Fig. 4
