CLR−...
Festo CLR−... 0912d Español 36
2 Función
Cuando se aplica presión alternativamente a
las conexiones de aire comprimido, el vástago
de la unidad de sujeción lineal y giratoria tipo
CLR−... avanza y retrocede. En el vástago hay
un casquillo de guía con tres ranuras diferenĆ
tes. Un bulón de guía en el cuerpo encaja en
la ranura. Por medio de la forma especial de
la ranura, el bulón transfiere los siguientes
movimientos al vástago:

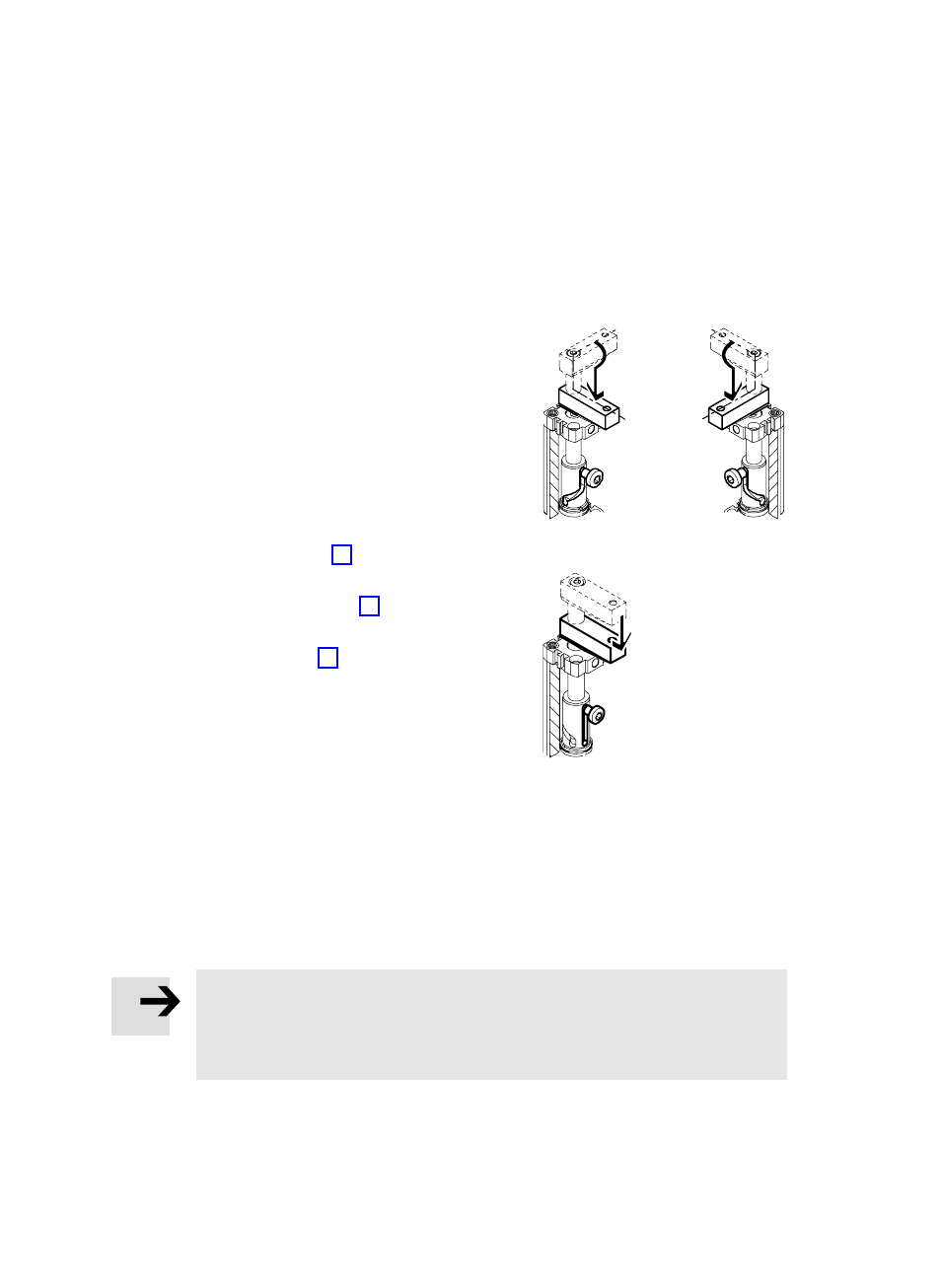

ć movimiento lineal y giratorio de 90° en
sentido horario (Fig. 2)
ć movimiento lineal y giratorio de 90° en
sentido antihorario (Fig. 3)
ć movimiento lineal (con CLR−40−... a
CLR−63−..., ver Fig. 4).
El vástago transfiere el movimiento lineal y
giratorio al dedo de sujeción. Cuando el vásĆ
tago retrocede, el dedo de sujeción presiona
el material contra un tope fijo. Las posiciones
finales son interrogadas por detectores disĆ
puestos en las ranuras del perfil del cilindro.
3 Aplicación
El CLR−... ha sido diseñado para sujeción y bloqueo de piezas por presión y
rozamiento.
Por favor, observar
Los pares que afecten el casquillo de guía interno dañarán el CLR−...
S En todos los trabajos de montaje, asegúrese de que no se sobrepasa el par
máximo en el casquillo de guía (véase el capítulo Instalación mecánica").
Fig. 2 Fig. 3
Fig. 4
