CLR−...
Festo CLR−... 0912d Italiano 68
2 Funzionamento
L’alimentazione alternata degli attacchi
permette di far uscire e rientrare lo stelo
dell’unità di bloccaggio lineare/oscillante
tipo CLR−... Sullo stelo è presente una
bussola di guida con tre scanalature diverse.
Un perno di guida integrato nel corpo
s’innesta nella scanalatura. Il perno
trasmette i seguenti movimenti allo stelo
grazie alla forma speciale delle scanalature:

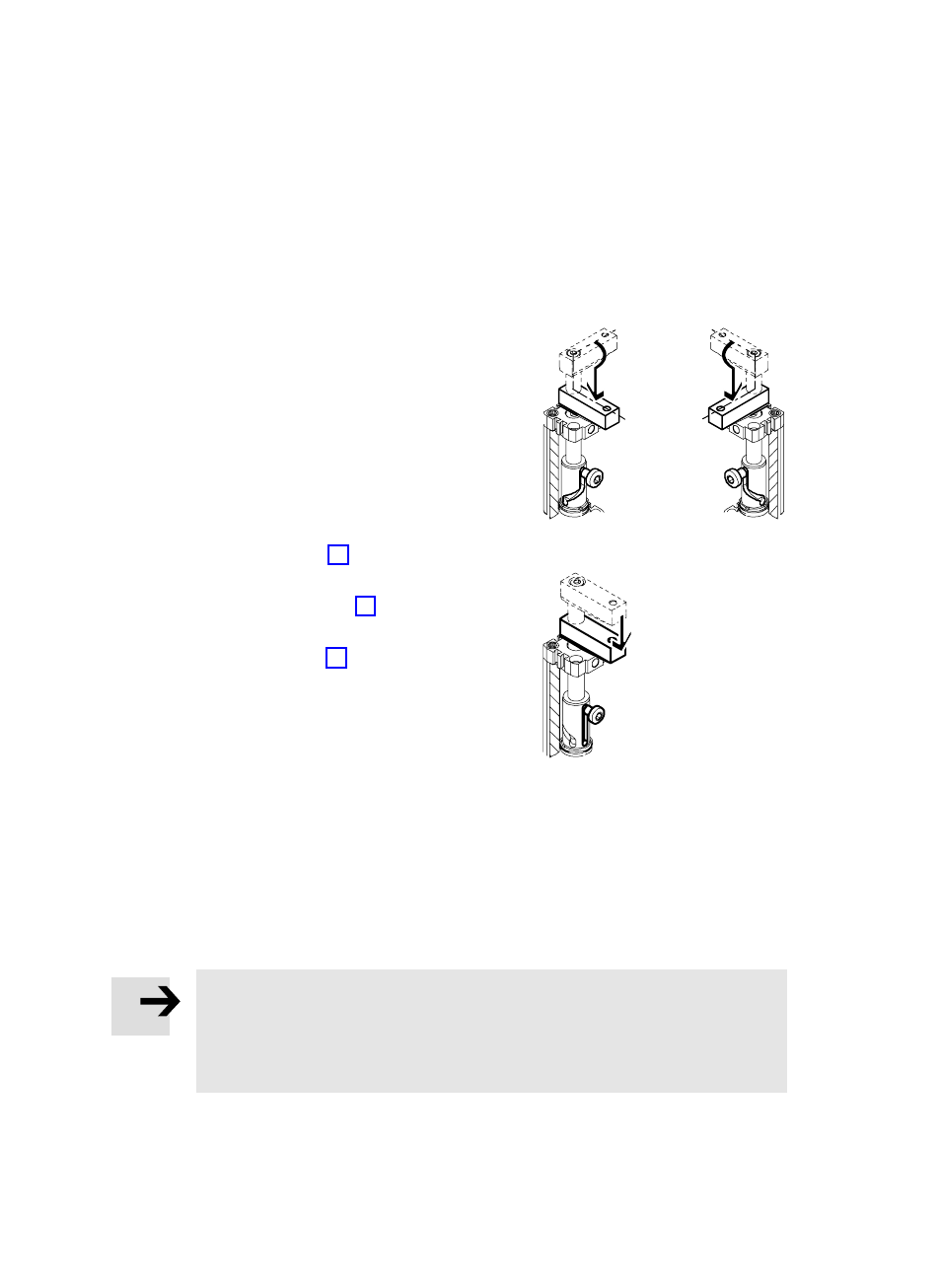

ć movimento lineare/oscillante di 90°
in senso orario (Fig. 2)
ć movimento lineare/oscillante di 90°
in senso antiorario (Fig. 3)
ć movimento lineare (per CLR−40−... ÷
CLR−63−..., vedi Fig. 4).
Lo stelo trasmette il movimento lineare/oscilĆ
lante al dito di bloccaggio. Quando lo stelo
rientra, il dito blocca i materiali contro una
battuta fissa. Le posizioni terminali vengono
rilevate sul profilo del cilindro nelle scanalaĆ
ture del sensore.
3 Utilizzo
In genere l’unità CLR−... viene utilizzata per bloccare e tenere fermi dinamicamente
i componenti.
Nota
I momenti torcenti che agiscono sulla bussola di guida interna danneggiano
irreparabilmente l’unità CLR−...
S Durante le operazioni di montaggio non superare il momento max. sulla
bussola di guida (vedi capitolo Montaggio delle parti meccaniche").
Fig. 2 Fig. 3
Fig. 4
