CLR−...
Festo CLR−... 0912d Deutsch 16

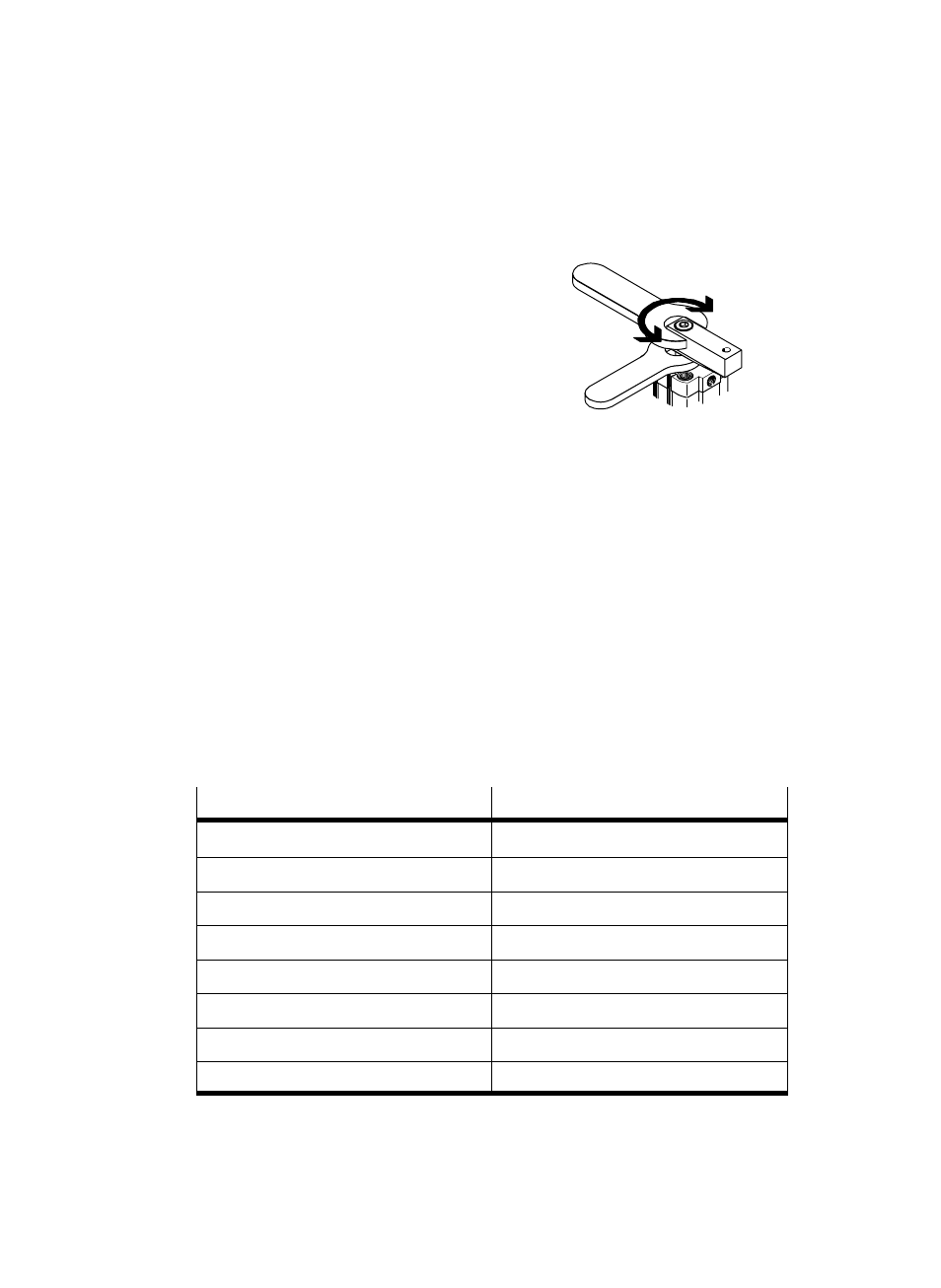

3. Drehen Sie den Spannfinger mit einem
Gabelschlüssel. Dadurch löst sich der
Spannfinger von der Kolbenstange.
Zum Gegenhalten darf das max. zul.
Drehmoment auf die Führungshülse
nicht
überschritten werden (siehe Kapitel
Einbau mechanisch).
Eine Alternative bei festsitzendem Spannfinger ist eine entsprechende
Abziehvorrichtung.
S Bestellen Sie die Verschleißteile wie angegeben.
S Schicken Sie Artikel mit Defekt stets an Festo.
S Sorgen Sie dafür, dass eine Überholung des CLR−... nur durch unseren
Reparaturservice vorgenommen wird.
Die Reparaturvorgänge erfordern Einstellarbeiten mit sehr feinen
Abstimmungen.
In Ihrem Schreiben erläutern Sie bitte den Fehler und die Einsatzbedingungen.
11 Zubehör
Bezeichnung Typ
Fußbefestigung HNA−...
Flanschbefestigung FNC−...
Einschaltventil HEL−.../HEM−...
Drossel−Rückschlagventil GRLA−...
Rückschlagventil HGL−...
Druckluftspeicher VZS−...
Näherungsschalter SME−8−.../SMT−8−...
Spannfinger CLR−...FS
Bild 23
Bild 22
