CLR−...
Festo CLR−... 0912d Français 58
Pour le montage du CLR−... :
S Placer le CLR−... de telle sorte qu’aucun objet ne puisse pénétrer dans la zone
de rotation du doigt de serrage.

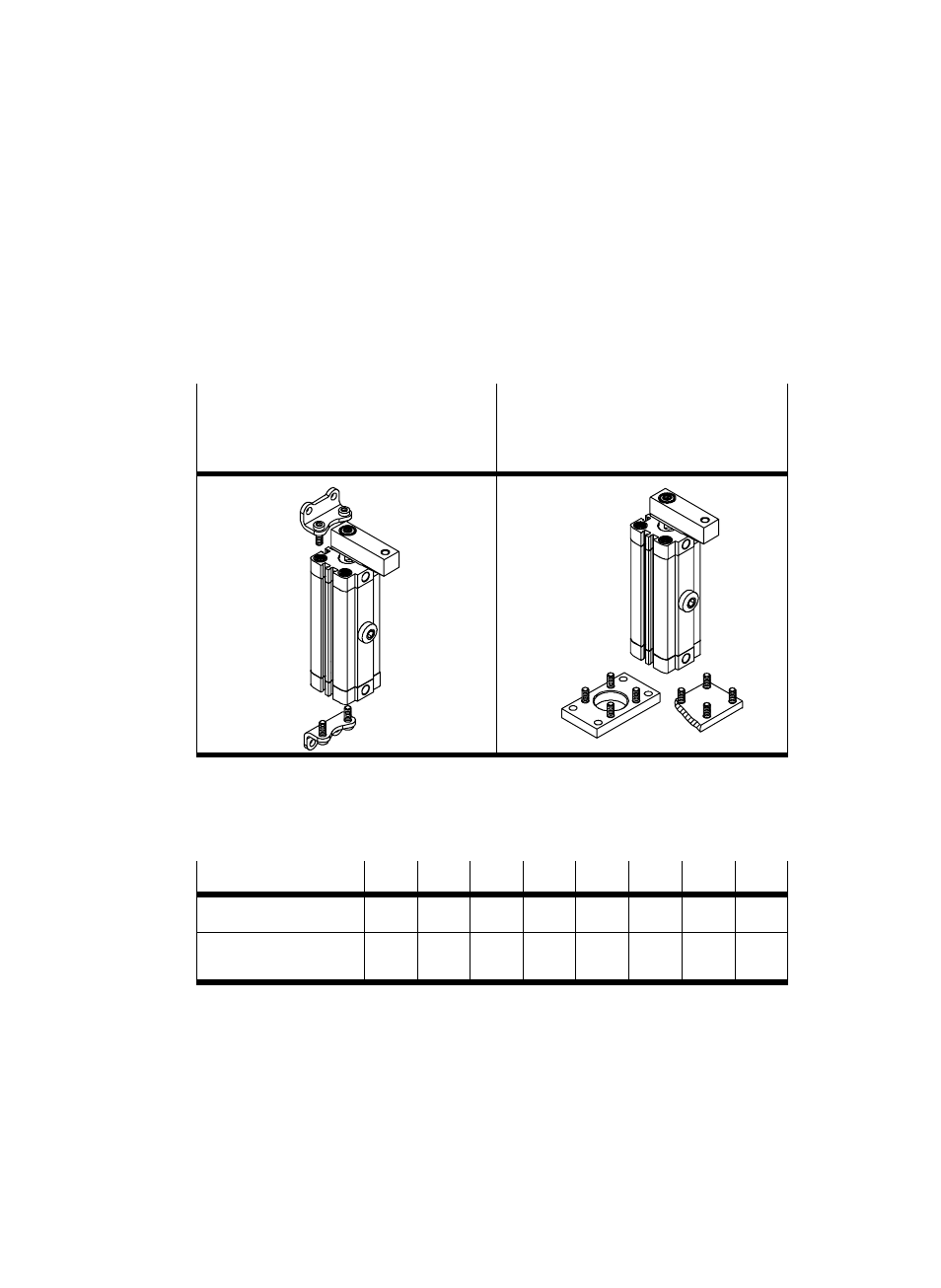

S Sélectionner une méthode de fixation possible dans le tableau suivant.
Double fixation avec pattes de fixation
de type HNA−... dans les trous filetés
des vis du couvercle Quadruple fixation dans les trous
filetés des vis du couvercle :
Ĉ avec bride de fixation de type FNC−...
Ĉ fixation directe
Fig. 13
Selon leur taille, les dispositifs de fixation disposent des taraudages et des
couples de serrage suivants.
CLR−... 12 16 20 25 32 40 50 63
Filetage de fixation M4 M4 M5 M5 M6 M6 M8 M8
Couple de serrage
[Nm] 2,5 2,5 3 3 6 6 11 11
Fig. 14
S Serrer uniformément les vis de fixation.
