Linjärvridspänncylinder CLR−... Svenska

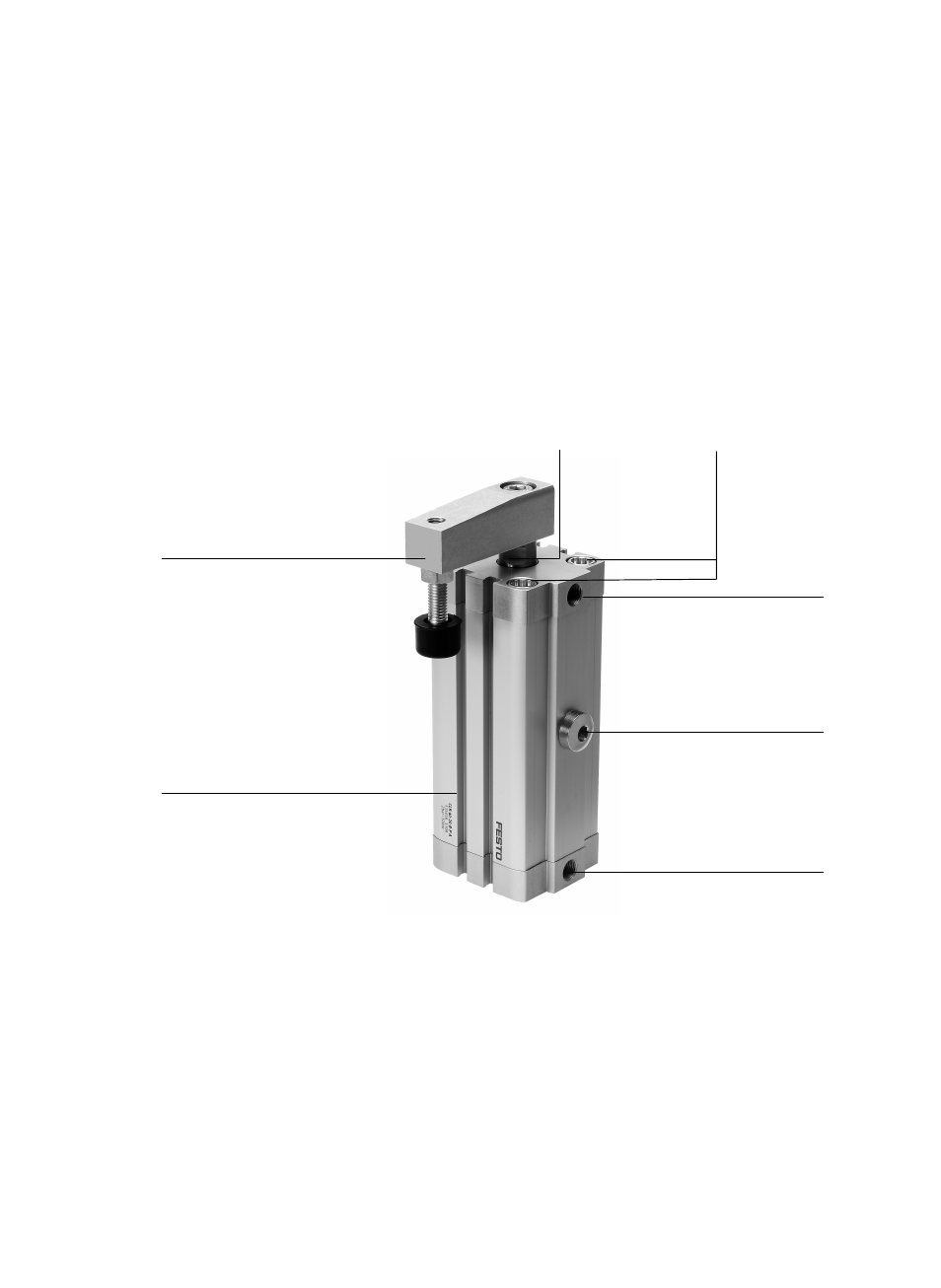

1 Komponenter och anslutningar
1
2
3
4
5
6 7
1 Tryckluftsanslutning för spänning
2 Styrtapp för banstyrning av linjär− och
vridrörelsen
3 Tryckluftsanslutning för lossning
4 Spår för cylindergivare
5 Spännfinger med spännskruv
(ingår inte i leveransen)
6 Nyckelgrepp på kolvstången
7 Flänsskruvar med gängade hål för
montering
Bild 1
