CLR−...
Festo CLR−... 0912d Deutsch 13

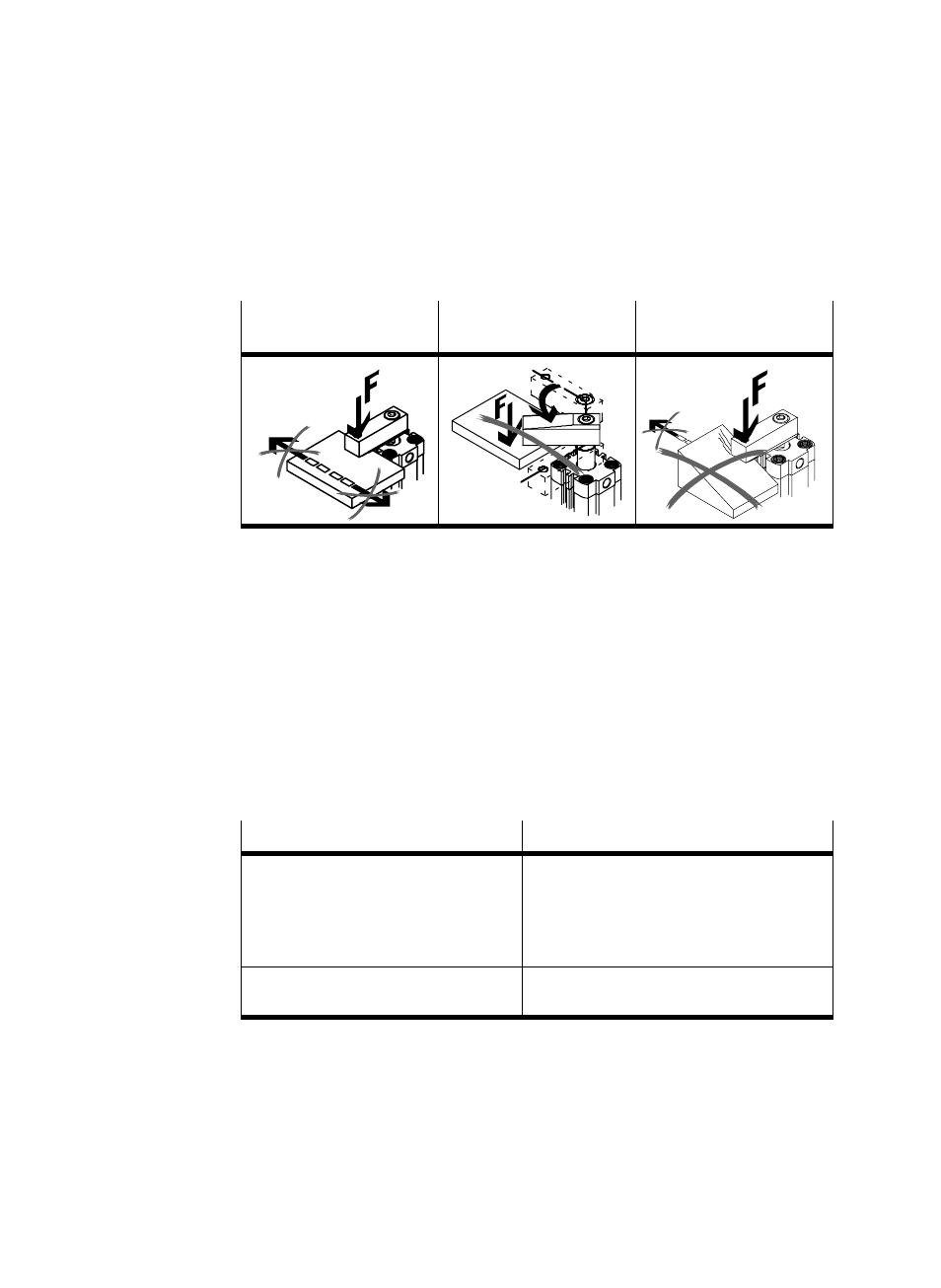

Spannvorgänge nach folgender Tabelle sind nicht zulässig:
Spannen bewegter Teile Spannen innerhalb des
Schwenkvorgangs Spannen auf schräger
Fläche
Bild 18
S Achten Sie auf die Grenzwerte sämtlicher Belastungen.
Richtig eingestellt, erreicht der Spannfinger die Endlage sicher ohne hartes
Anschlagen.
Inbetriebnahme ć Einstellung der Spannschraube
S Justieren Sie die Spannschraube am Spannfinger. Dabei sind folgende Punkte
zu beachten:
Relevante Punkte Erläuterung
Stets am Spannfinger gegenhalten
(z.B. mit einem Gabelschlüssel an der
Schlüsselfläche
6Ă)
Zu keinem Zeitpunkt darf ein Moment an der
Führungshülse wirken (das Abrutschen eines
Gabelschlüssels von der Schlüsselfläche
schädigt u.U. die interne Führungskontur der
Führungshülse)
Einstellungen nur im Stillstand
vornehmen.
