CLR−...
Festo CLR−... 0912d Svenska 87
6 Montering
Mekanisk montering
Notera
Vid fastklämning och lossning av fästskruven
till spännfingret skadar höga moment
styrhylsorna i cylindern (t.ex. på grund av
åtdragning utan att hålla emot).

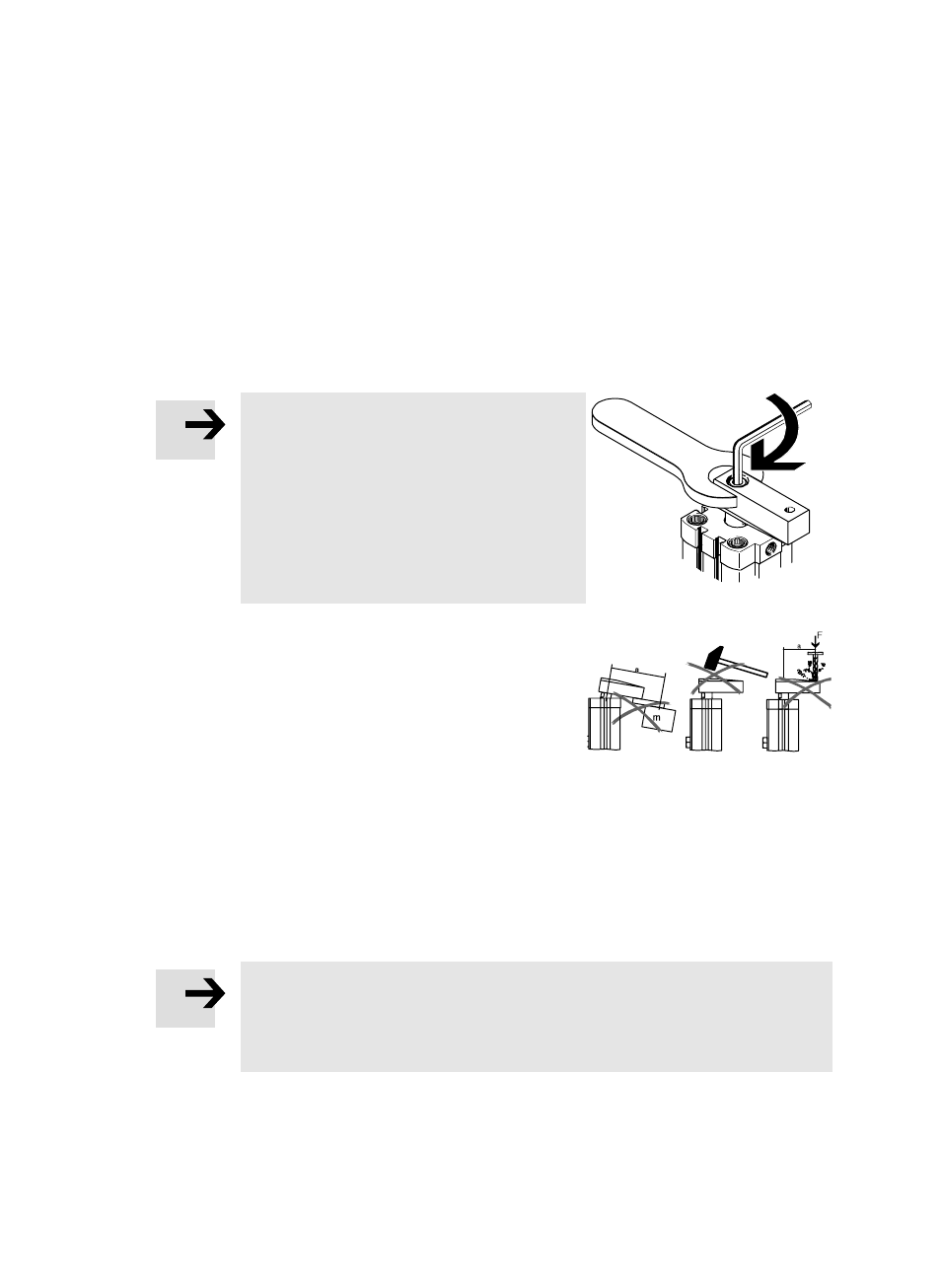

S Vid montering och demontering av
spännfingret ska en gaffelnyckel alltid
användas för att hålla emot (se Montera
spännfinger).
S Handskas varsamt med spännfingret.
Följande belastningar är inte tillåtna:
ć tung last med lång hävarm
ć slagimpulser
ć höga moment (särskilt på styrhylsan).
S Kontrollera att maxvärdena för tillåten
belastning inte överskrids:
ć åtdragningsmoment vid spännfingermonteringen.
ć värdena för kraft F och moment M (se vidare i kapitlet Tekniska data).
Så här monterar du spännfingret:
Notera
Vridmoment som verkar på interna styrhylsor förstör CLR−...
S Montera först spännfingret innan du sätter in spänncylindern i anläggningen.
På så sätt undviker du att vridmoment påverkar den interna styrhylsan.
Bild 5
Bild 6
