Montera CLR−...:
S Placera CLR−... så att inga föremål befinner sig inom spännfingrets
rörelseområde.
S Välj ett monteringsalternativ i tabellen nedan.

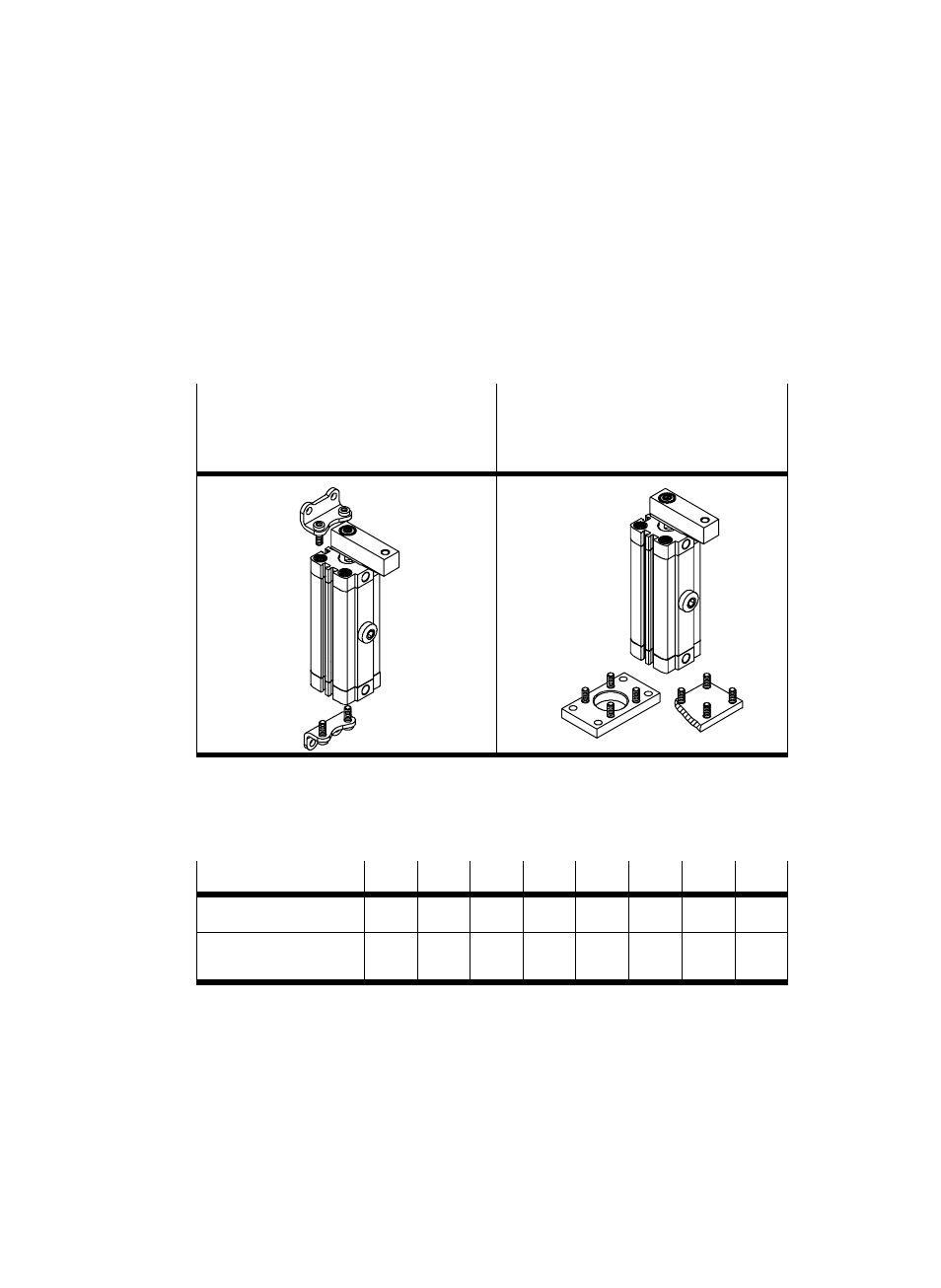

Dubbel skruvkoppling med fotfäste av
typ HNA−... i de gängade hålen för
lockskruvarna Fyrdubbel skruvkoppling i de
gängade hålen för lockskruvarna:
Ĉ med flänsfäste FNC−...
Ĉ direktmontering
Bild 13
De olika produktstorlekarna har anslutningsgängor med följande utförande och
åtdragningsmoment.
CLR−... 12 16 20 25 32 40 50 63
Anslutningsgänga M4 M4 M5 M5 M6 M6 M8 M8
Åtdragningsmoment
[Nm] 2,5 2,5 3 3 6 6 11 11
Bild 14
S Dra åt fästskruvarna jämnt.
