Festo CLR−... 0912d Svenska
84
2
Funktion
Genom växelsidig påluftning av trycklufts−
anslutningarna rör sig kolvstången fram och
tillbaka på linjärvridspänncylindern av typ
CLR−... På kolvstången sitter en styrhylsa med
tre olika spår. En styrtapp som är inbyggd i
huset griper tag i spåret. Genom spårens
särskilda form överför styrtappen följande
rörelser till kolvstången:
ć

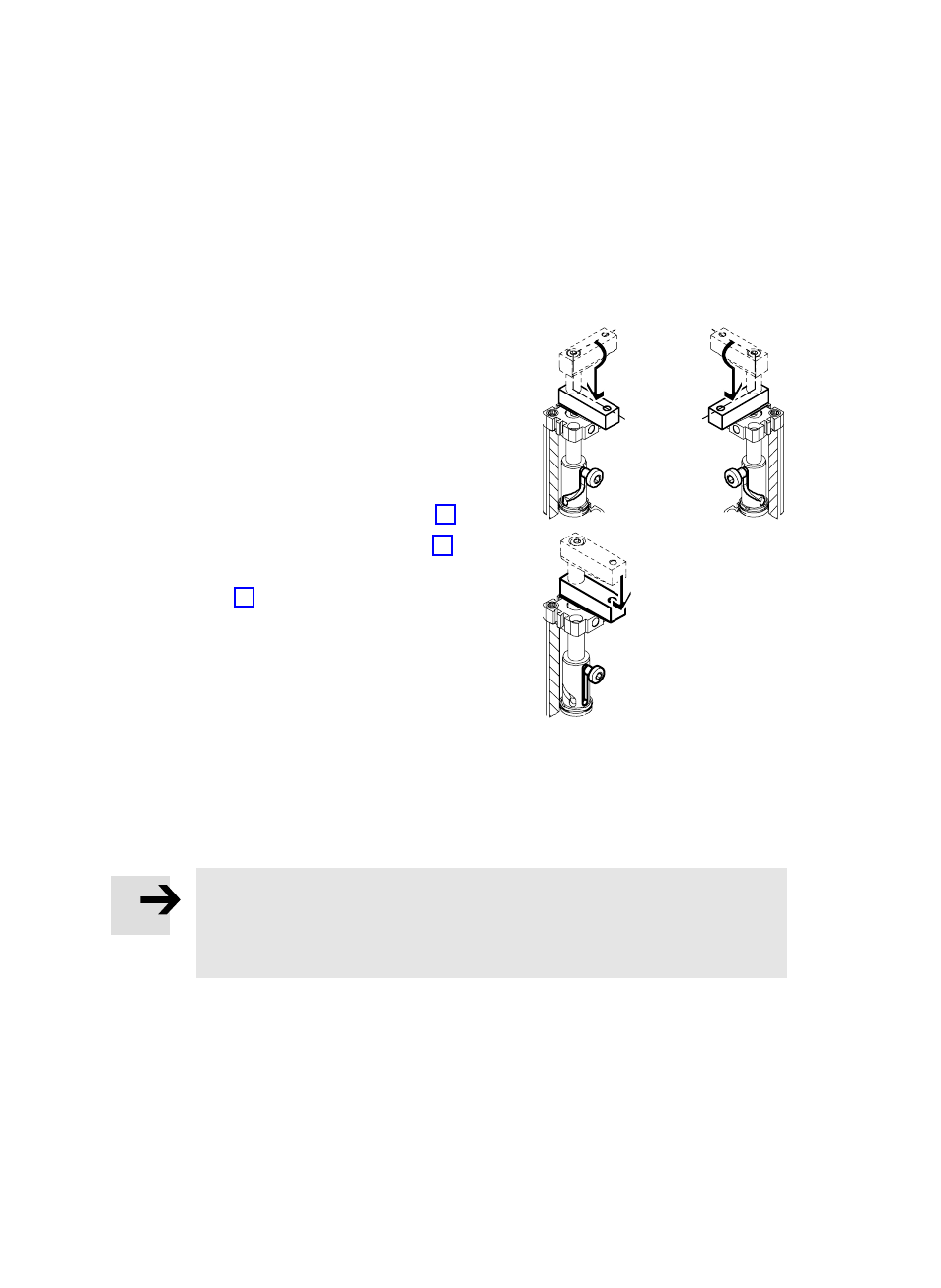

vrid−/linjärrörelse 90° medurs (Bild 2)
ć
vrid−/linjärrörelse 90° moturs (Bild 3)
ć
linjärrörelse (för CLR−40−... till CLR−63−...,
se Bild 4).
Kolvstången överför vrid− och linjärrörelsen
till spännfingret. När kolvstången åker in
klämmer spännfingret materialet mot ett fast
anslag. Avläsningen av ändlägena sker vid
cylinderprofilen i givarspåren.
3
Användning
CLR−... är avsedd för kraftfull spänning och fasthållning av komponenter.
Notera
Vridmoment som verkar på interna styrhylsor förstör CLR−...
S Observera vid samtliga monteringsarbeten att det maximala momentet på
styrhylsan inte överskrids (se kapitlet Mekanisk montering).
Bild 2
Bild 3
Bild 4
