CLR−...
Festo CLR−... 0912d Español 45

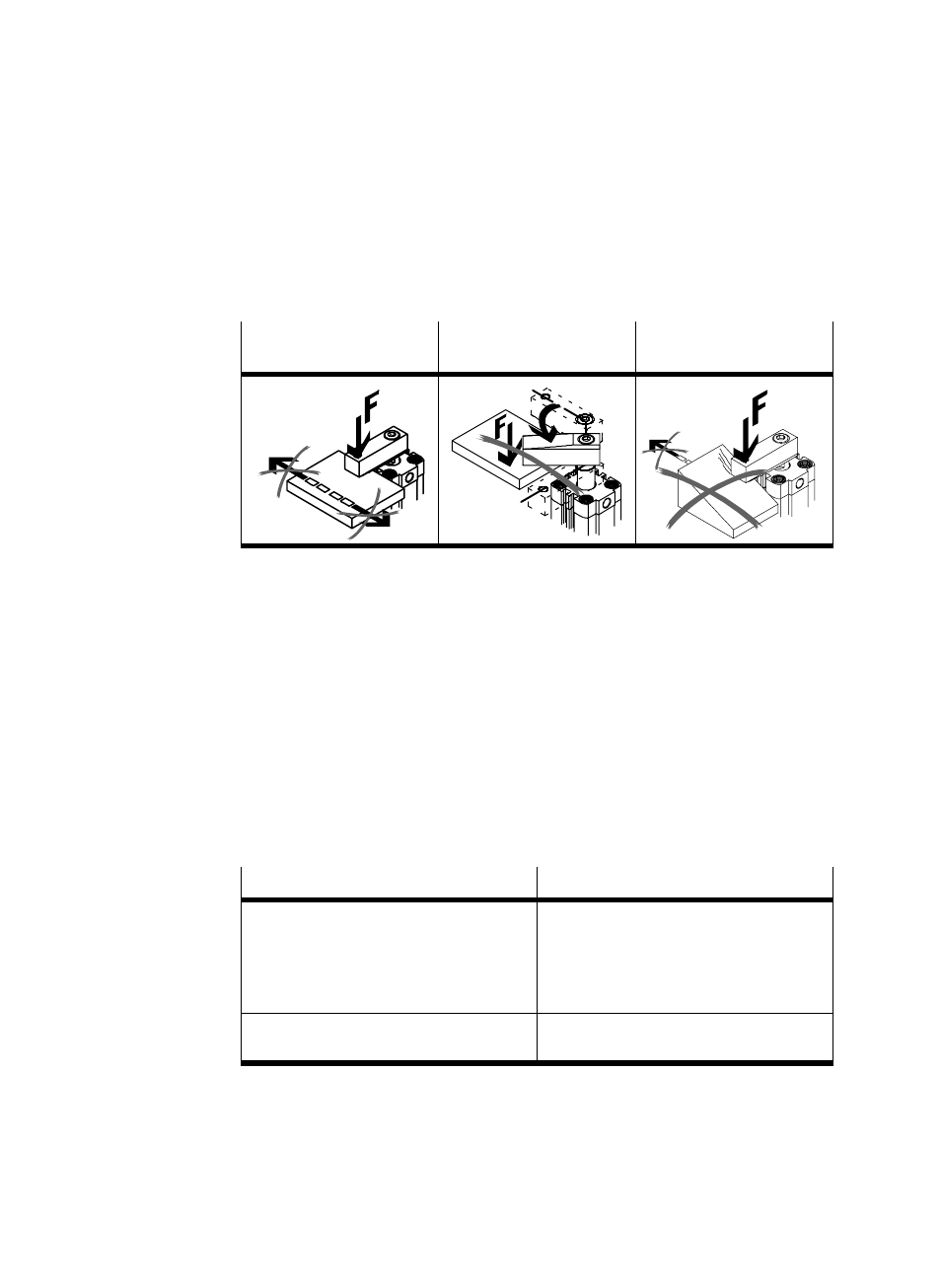

Los procedimientos de sujeción indicados en la tabla siguiente no están
permitidos:
Sujeción de piezas en
movimiento Sujeción durante el
movimiento de giro Sujeción en una
superficie inclinada
Fig. 18
S Asegúrese de que no se sobrepasan las cargas máximas permitidas.
Si esta correctamente ajustado, el dedo de sujeción debe alcanzar la posición
final con seguridad sin golpear contra ella.
Puesta a punto ć ajuste del tornillo de sujeción
S Ajuste el tornillo de sujeción en el dedo de sujeción. Al hacerlo, observe los
siguientes puntos:
Puntos relevantes Explicación
Contrarreste siempre la fuerza en el dedo
de sujeción (p.ej. con una llave fija en los
planos
6Ă)
Nunca debe transmitirse un par al
casquillo de guía (una llave que resbala de
los planos puede, bajo ciertas
circunstancias, dañar el contorno interno
del manguito de guía).
Los ajustes sólo pueden realizarse cuando
el dispositivo se halla detenido.
