CLR−...
Festo CLR−... 0912d Italiano 78
Punti essenziali Spiegazione

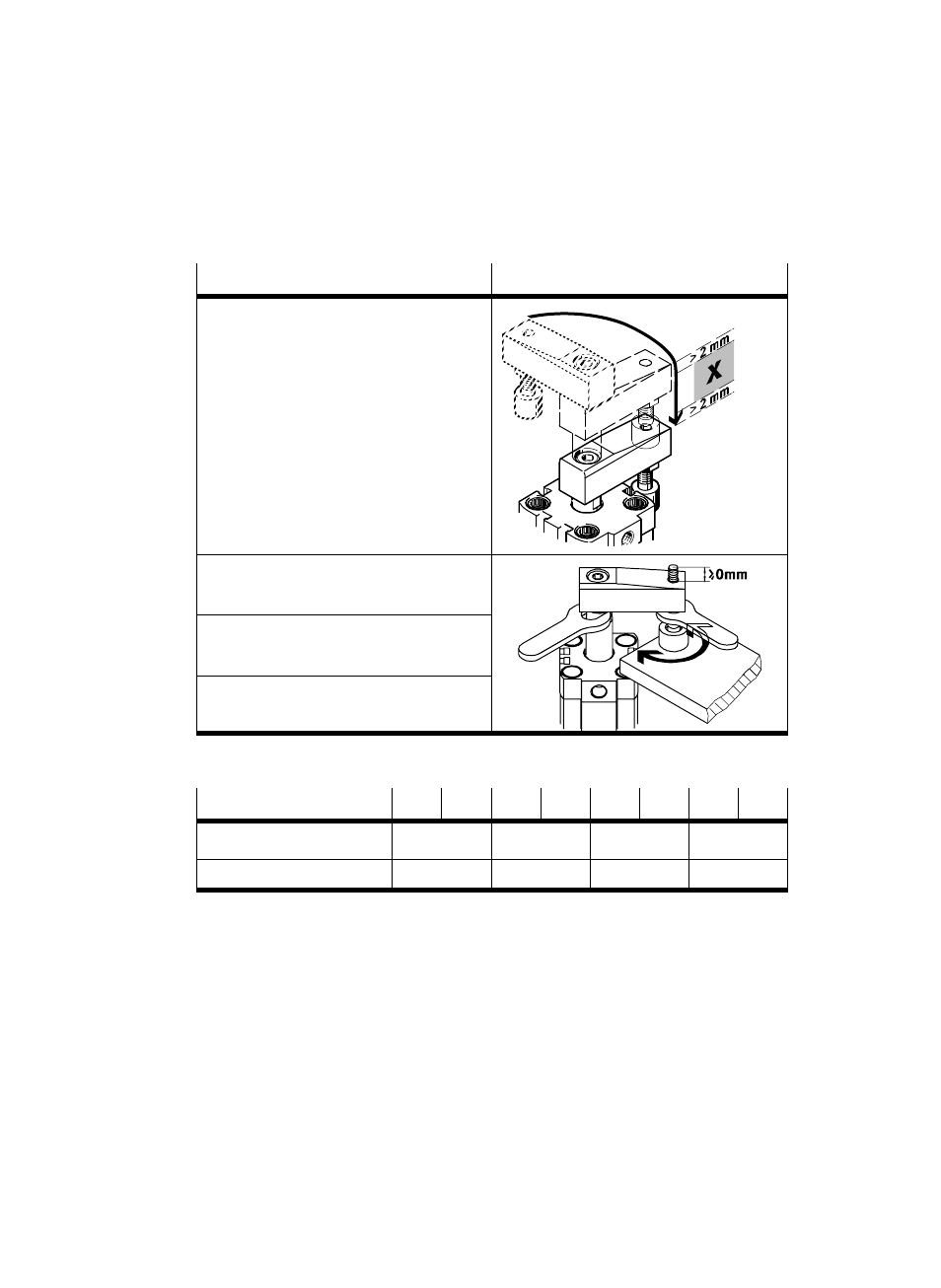

Il campo di bloccaggio ammissibile X
viene osservato. Ciò comprende una
distanza di sicurezza dal movimento
oscillante e dal fine corsa. Le singole
distanze di sicurezza sono circa 2 mm
Legenda per la figura visibile a lato:
a) fine del movimento oscillante
b) inizio del bloccaggio sicuro
b) fine del bloccaggio sicuro
d) posizione terminale
(nessun bloccaggio)
(b)
(a)
(c)
(d)
La lunghezza svitabile max. è a raso con il
dito di bloccaggio
Bloccare il controdado della vite con
Loctite 24333
Viene osservata la coppia di serraggio del
controdado (vedi tabella seguente)
Fig. 19
CLR−... 12 16 20 25 32 40 50 63
Filettatura d’attacco M4 M6 M8 M10
Coppia di serraggio [Nm] 3 12 24 47
Fig. 20
Messa in servizio ć Prova di funzionamento
S Eseguire una prova di funzionamento procedendo nel modo seguente:
ć in un primo tempo a bassa velocità
ć poi alle normali condizioni d’impiego.
S Durante la prova di funzionamento controllare se l’unità CLR−... blocca
correttamente.
Se la corsa di prova si è conclusa senza anomalie:
S Concludere la prova di funzionamento.
