CLR−...
Festo CLR−... 0912d Español 35
Unidad de sujeción lineal y giratoria tipo CLR−... EsĆ
pañol

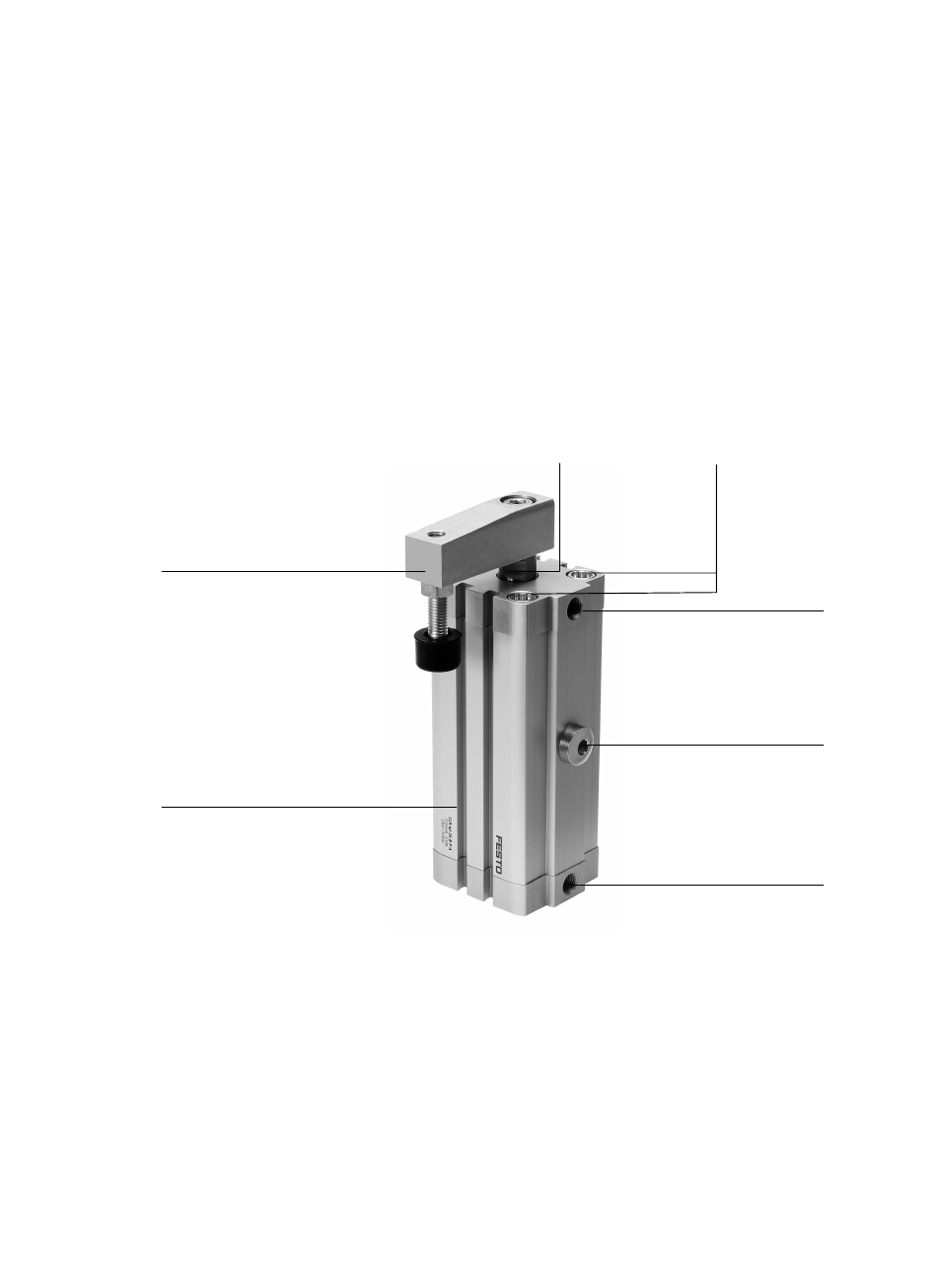

1 Conexiones y elementos operativos
1
2
3
4
5
6 7
1 Conexión de aire comprimido para sujeción
2 Bulón de guía para el control del
movimiento lineal y giratorio
3 Conexión de aire comprimido para liberar
4 Ranura para detector de proximidad
5 Conjunto dedo de sujeción con
tornillo de sujeción (no suministrado)
6 Plano para llave en el vástago
7 Tornillos con rosca interior para
fijación
Fig. 1
