CLR−...
Festo CLR−... 0912d Français 62

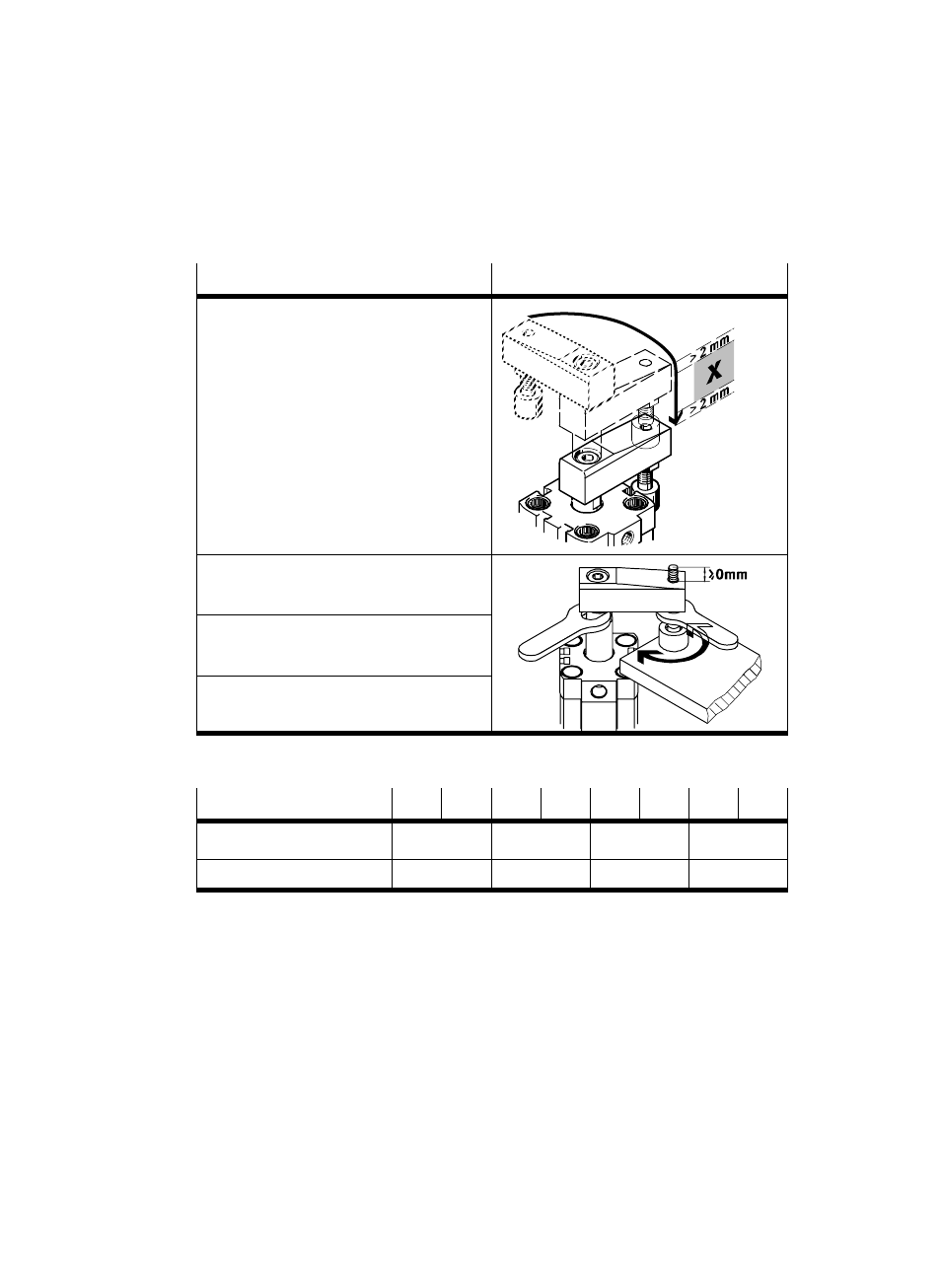

Points importants Commentaire
La plage de serrage admissible X est
respectée. Celle−ci inclut une distance de
sécurité par rapport au mouvement de
rotation et à la fin de course. La distance
de sécurité est d’environ 2 mm
Légende de la figure ci−contre :
a) Fin du mouvement de rotation
b) Début du serrage assuré
c) Fin du serrage assuré
d) Fin de course (pas de serrage)
(b)
(a)
(c)
(d)
La longueur maximale de desserrage corĆ
respond à l’extrémité du doigt de serrage.
Bloquer le contre−écrou de la vis de
serrage avec de la Loctite 24333.
Le couple de serrage du contre−écrou est
respecté (voir tableau suivant).
Fig. 19
CLR−... 12 16 20 25 32 40 50 63
Filetage de fixation M4 M6 M8 M10
Couple de serrage [Nm] 3 12 24 47
Fig. 20
Mise en service ć Passe d’essai
S Réaliser une passe d’essai de la manière suivante :
ć d’abord avec des déplacements lents,
ć puis dans les conditions d’utilisation.
S Pendant la passe d’essai, vérifier si le CLR−... serre en toute sécurité.
En cas de déplacement d’essai sans incident :
S Terminer l’essai.
