CLR−...
Festo CLR−... 0912d Español 46
Puntos relevantes Explicación

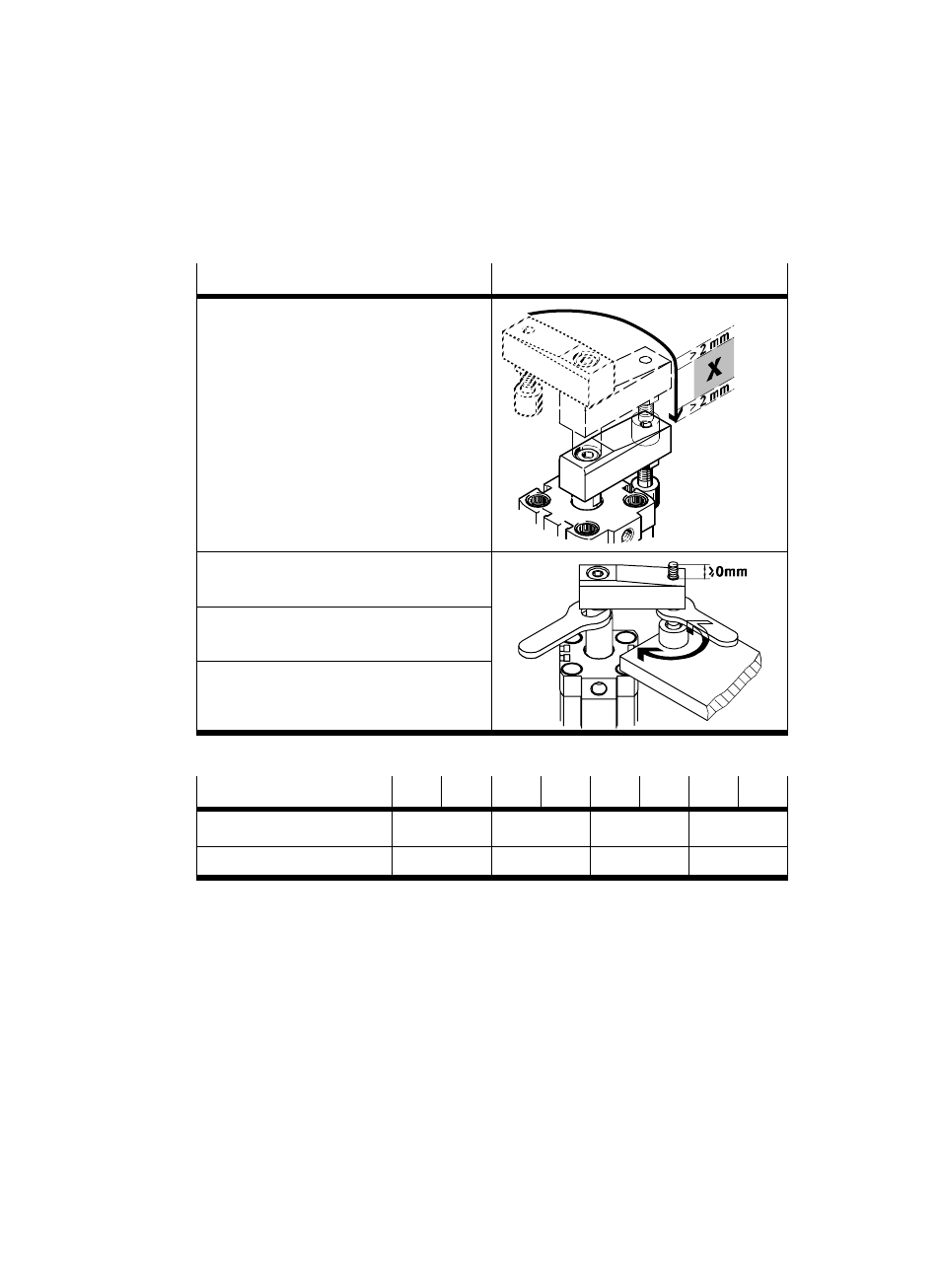

Se observa el margen de sujeción
permitido
X. Esto incluye una distancia de
seguridad desde el movimiento giratorio
hasta el final de la carrera. La distancia de
seguridad es en cada caso aprox. 2 mm.
Clave para el siguiente diagrama:
a) final de movimiento giratorio
b) inicio de la sujeción fiable
b) final de la sujeción fiable
d) posición final (sin sujeción)
(b)
(a)
(c)
(d)
La máxima longitud de atornillado es
enrasado con el dedo de sujeción.
La contratuerca del tornillo de sujeción
debe bloquearse con Loctite 24333.
El par de apriete de la tuerca de bloqueo
debe mantenerse (véase la tabla
siguiente).
Fig. 19
CLR−... 12 16 20 25 32 40 50 63
Rosca de conexión M4 M6 M8 M10
Par de apriete [Nm] 3 12 24 47
Fig. 20
Puesta a punto ć funcionamiento de prueba
S Inicie una prueba como sigue:
ć primero con movimientos lentos
ć luego bajo las condiciones de uso.
S Durante el funcionamiento de prueba, verifique que el CLR−... sujeta con
fiabilidad.
Si la prueba transcurre sin fallos:
S Finalice el funcionamiento de prueba.
