CLR−...
Festo CLR−... 0912d Italiano
73

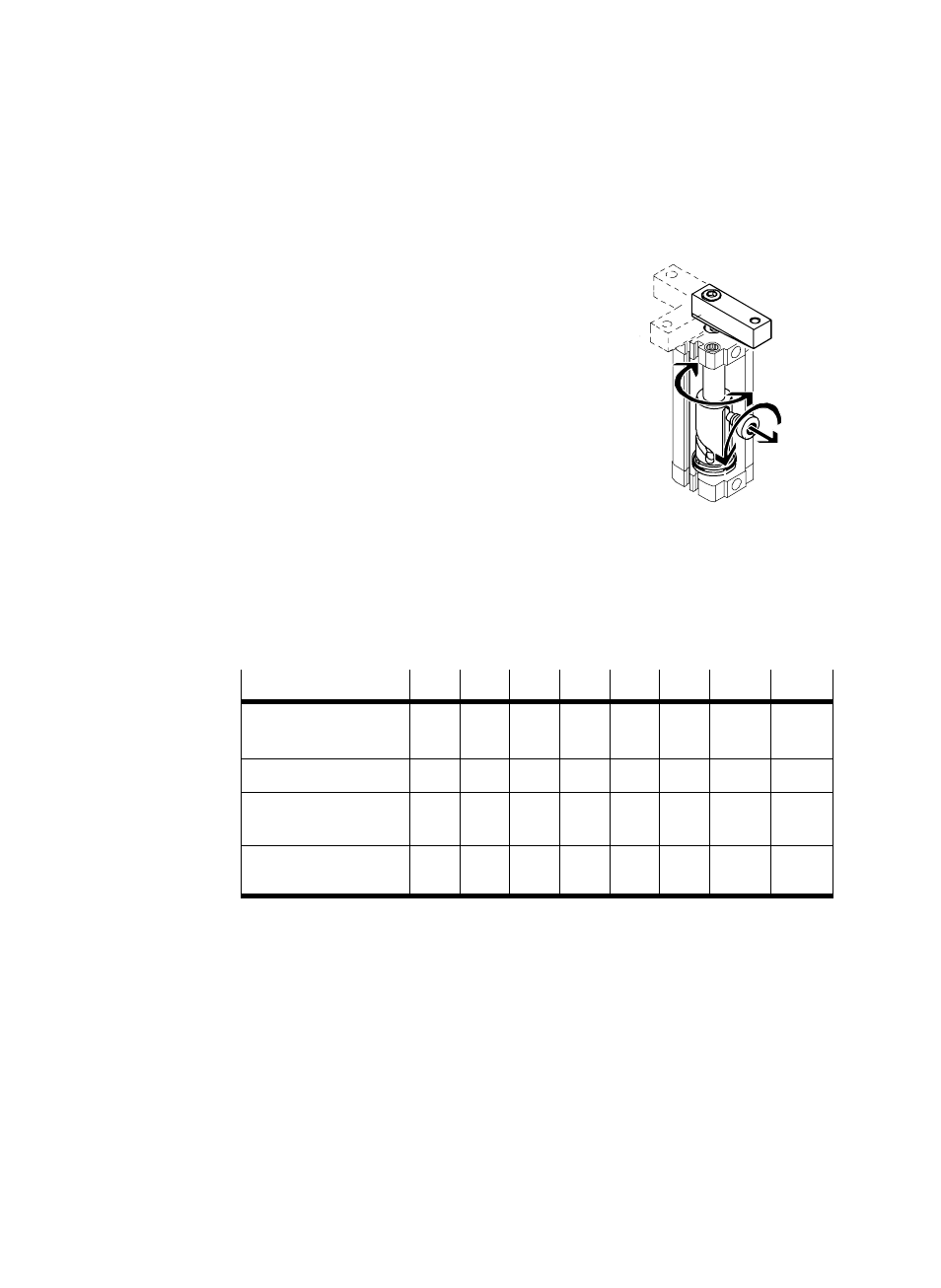

Modifica del movimento oscillante
1. Rimuovere il perno di guida dalla camicia
del cilindro dell’unità CLR−... Così lo stelo
può essere girato liberamente con il dito
di bloccaggio.
2. Spostare il dito di bloccaggio fino alla
scanalatura desiderata nella bussola di
guida.
L’inserimento simultaneo di un perno nel
foro filettato del perno di guida permette
di trovare facilmente la scanalatura. Il
diametro richiesto per il perno è riportato
nella tabella in basso.
3. Riavvitare completamente il perno di guida. Osservare i punti qui elencati:
ć Controllare se la posizione della guarnizione sul perno di guida è corretta.
ć Bloccare il perno di guida con Loctite 24333.
ć Osservare la coppia di serraggio secondo la tabella seguente:
CLR−...
12
16
20
25
32
40
50
63
Diametro del perno
[mm]
2,5
2,9
5,9
5,9
5,9
6,9
7,9
8,9
Filetto
M4
M4
M8
M8
M10
M10
M12x1
M12x1
Apertura chiave (AC)
(perno di guida)
3
3
5
5
6
6
8
8
Coppia di serraggio
[Nm] (+20 %)
2,5
2,5
6
6
20
20
40
40
Fig. 12
Fig. 11
