CLR−...
Festo CLR−... 0912d Español
40

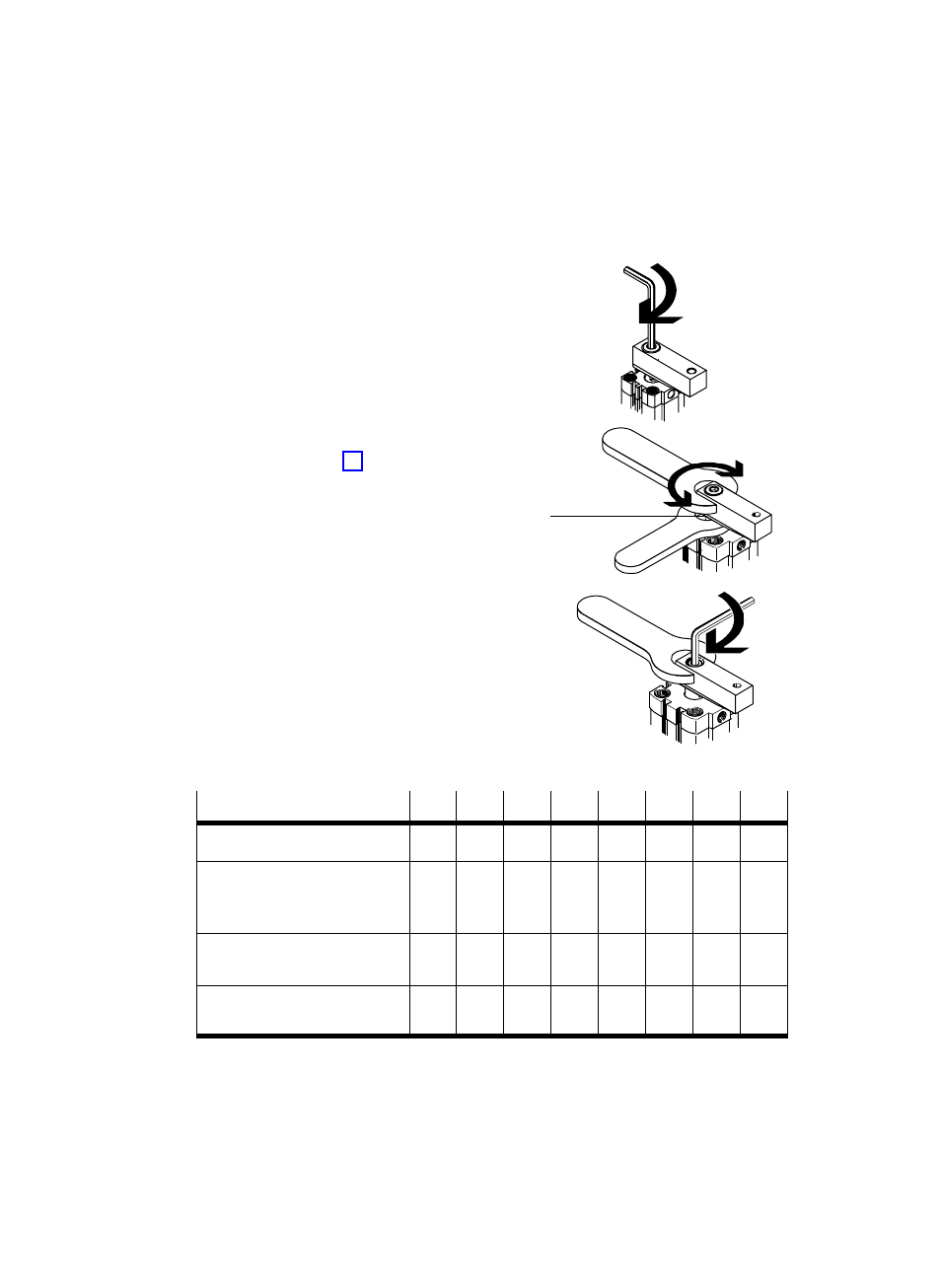

1. Coloque el dedo de fijación en el cono del
vástago.
2. Apriete el tornillo de fijación en el agujero
roscado del vástago hasta que el dedo de
fijación aun pueda girar.
3. Fije el vástago por la parte plana
6 con
una llave fija (vea Fig. 8).
4. Gire el dedo de sujeción con una segunda
llave hasta que la alineación corresponda
a la aplicación individual.
5. Apriete el tornillo de fijación con el
siguiente par:
Al contrarrestar la fuerza de apriete,
no debe sobrepasarse el par máximo
permitido en el casquillo de guía.
CLR−...
12
16
20
25
32
40
50
63
Rosca
M3
M4
M6
M6
M8
M8
M10
M10
Ancho entre planos (A/F)
ć tornillo del dedo de sujeción
ć vástago
2,5
5
3
7
5
10
5
10
6
13
6
13
8
17
8
17
Par de apriete del tornillo del
dedo de sujeción [Nm]
1,2
3
12
12
24
24
47
47
Par máximo permitido en el
casquillo de guía [Nm]
2
3
6
10
20
20
30
50
Fig. 10
Fig. 7
Fig. 8
6
Fig. 9
