CLR−...
Festo CLR−... 0912d Français 64
2. Desserrer la vis de fixation d’un tour du doigt de serrage.

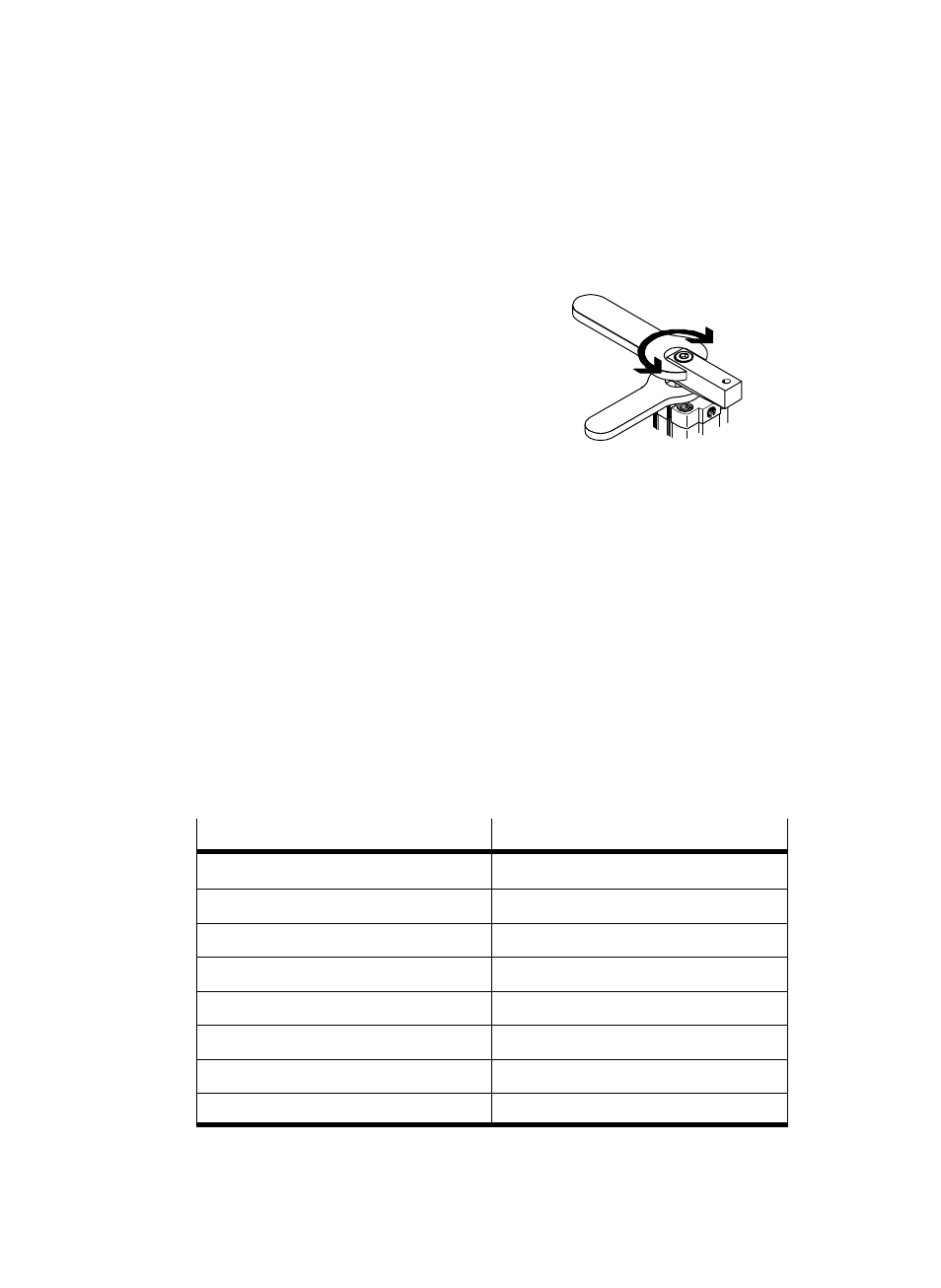

3. Tourner le doigt de serrage avec une clé
plate. Le doigt de serrage se dégage ainsi
de la tige de piston.
Pour maintenir le doigt, le couple de
serrage max. autorisé sur la douille de
guidage
ne doit pas être dépassé
(voirĂchapitre Montage mécanique).
Il est possible d’utiliser comme alternative
lorsque le doigt de serrage est bloqué un
dispositif d’extraction approprié.
S Commander les pièces d’usure comme cela est indiqué.
S Retourner toujours les produits défectueux à Festo.
S Veiller à ce que toute réparation du CLR−... ne soit assurée que par nos
techniciens.
Les réparations exigent des réglages très précis.
Dans votre courrier, expliquez le défaut et les conditions d’utilisation.
11 Accessoires
Désignation Type
Pattes de fixation HNA−...
Fixation par flasque FNC−...
Distributeur de mise en pression HEL−.../HEM−...
Limiteur de débit unidirectionnel GRLA−...
Clapet anti−retour HGL−...
Accumulateur d’air comprimé VZS−...
Capteurs de proximité SME−8−.../SMT−8−...
Doigt de serrage CLR−...FS
Fig. 23
Fig. 22
