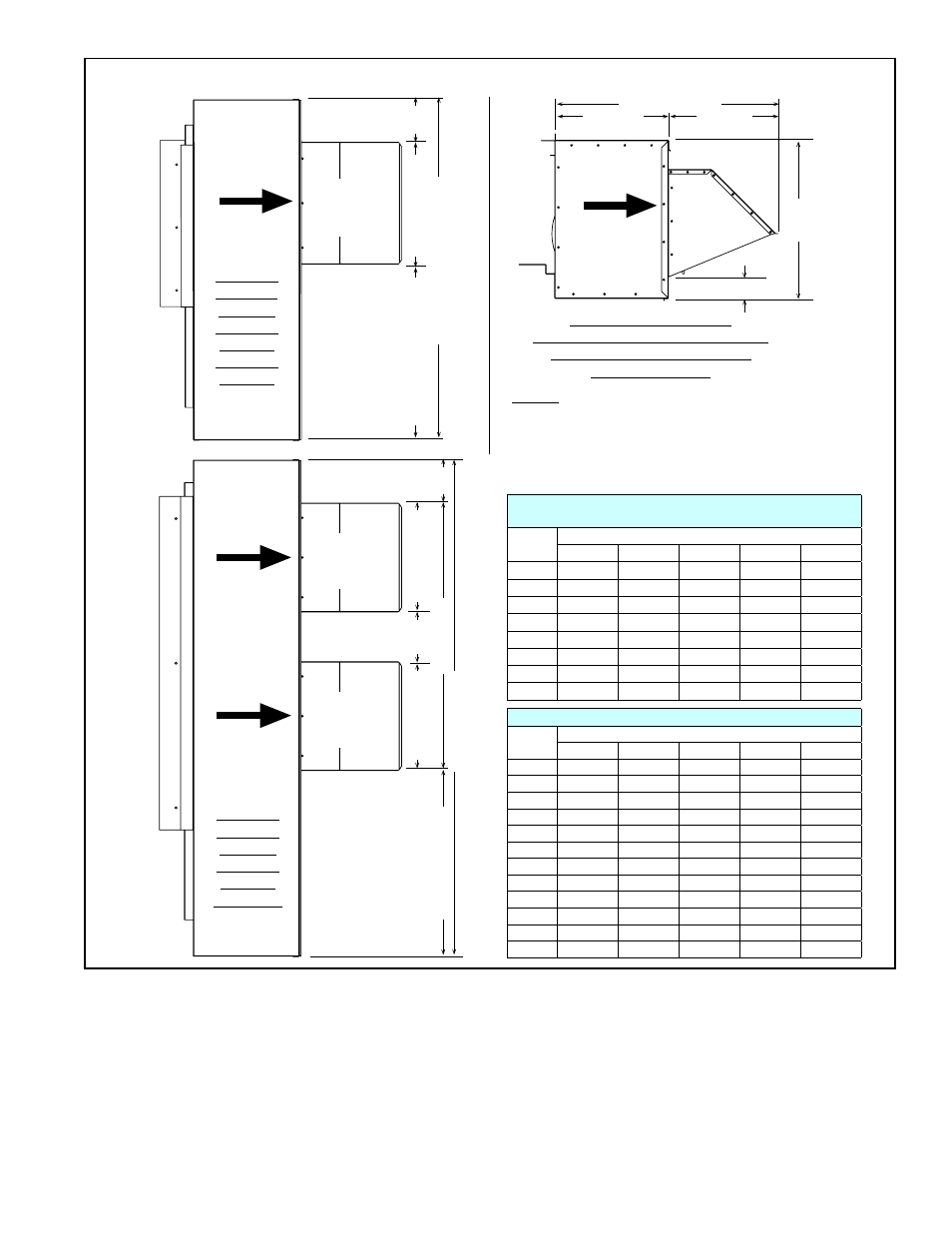

FIGURE 31 - Optional Power Exhaust Dimensions
(This side is attached to the MAPS
cabinet at the factory
.)
(This side is attached to the MAPS
cabinet at the factory
.)
RPM/HP Table - Power Exhaust Option PE1 on Cabinet A and Option
PE2 on Cabinet B
CFM
External Static Pressure (ESP)
0.3 0.5 0.8 1.0 1.5
500 650/.50 -- -- -- --
1000 870/.50 1040/.50 1200/.50 1325/.50 1500/.75
1500 940/.50 1100/.50 1240/.75 1370/.75 1600/1.00
2000 1050/.75 1190/1.00 1310/1.00 1430/1.50 1640/1.50
2500 1190/1.50 1300/1.50 1410/1.50 1510/2.00 1710/2.00
3000 1350/2.00 1440/2.00 1535/3.00 1625/3.00 1800/3.00
3500 1520/3.00 1600/3.00 1680/5.00 1760/5.00 --
4000 1700/5.00 1760/5.00 1800/5.00 -- --
RPM/HP Table - Power Exhaust Option PE3 on Cabinet C
CFM
External Static Pressure (ESP)
0.3 0.5 0.8 1.0 1.5
1000 680/.50 -- -- -- --
1500 845/.50 1025/.50 1140/.50 -- --
2000 870/.50 1040/.75 1200/.75 1325/1.00 --
2500 900/.75 1070/.75 1220/1.00 1345/1.50 1575/1.50
3000 940/.75 1100/4.00 1240/1.50 1370/1.50 1600/2.00
3500 1000/1.00 1140/1.50 1275/1.50 1400/2.00 1620/3.00
4000 1050/1.50 1190/2.00 1310/2.00 1430/3.00 1640/3.00
4500 1120/2.00 1240/2.00 1360/3.00 1470/3.00 1675/5.00
5000 1190/3.00 1300/3.00 1410/3.00 1510/5.00 1710/5.00
5500 1270/3.00 1370/5.00 1470/5.00 1570/5.00 1750/5.00
6000 1350/5.00 1440/5.00 1535/5.00 1625/5.00 --
6500 1435/5.00 1520/5.00 -- -- --
9.3 Gas Heat
Module -
Models RDCA
and RDDA
9.3.1 Gas Heat Module - General
A system with a gas heat section is equipped with a Reznor ® T CORE 2 ® combus-
tion system with 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650,
or 700 MBH input. The 83% thermal efficient furnace is power vented and has
either a 3:1 turndown with sequenced gas valves or a 6:1 turndown modulat-
ing gas capacity control. A system with 3:1 turndown gas control could be for
either natural or propane gas. A 6:1 turndown modulating system is natural gas
only.
