Gerätemodule verdrahten
Sicherheitsmodule
6
l
41 EDK94SH104 DE/EN/FR/ES/IT 5.1
SM300
Funktionen
ƒ Sicher abgeschaltetes Moment (STO)
(bisher: Sicherer Halt, Schutz gegen unerwarteten Anlauf)
ƒ Sicherer Stop 1 (SS1)
ƒ Anschluss von Sicherheitssensoren
ƒ PROFIsafe Sicherheitsbus Anbindung
SSP94SM317

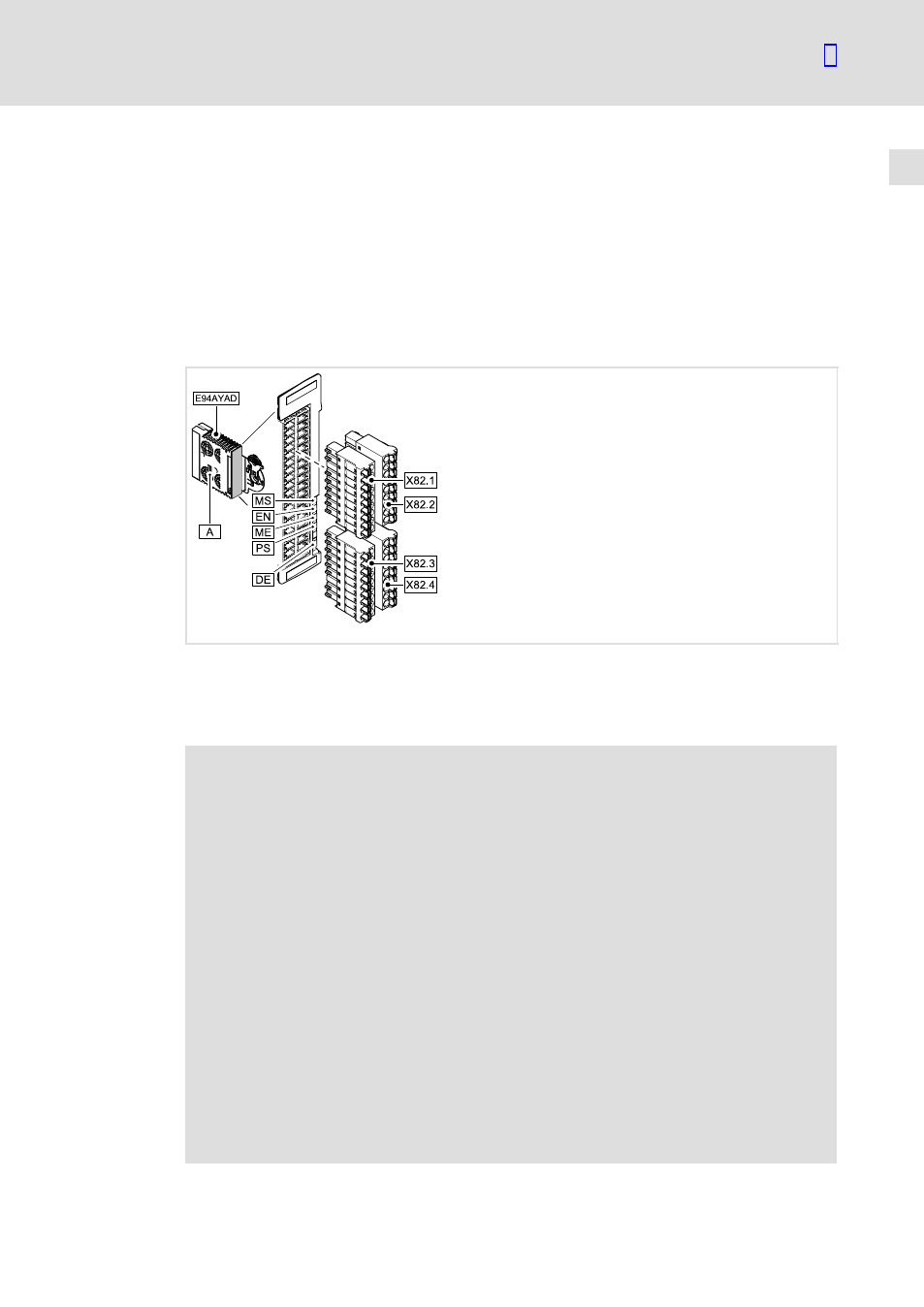

Abb. 6−10 Sicherheitsmodul E94AYAD
Beachten Sie unbedingt die folgenden Sicherheitshinweise und Anwendungshinweise,
um die zertifizierten Eigenschaften der Sicherheitstechnik zu erhalten und den
störungsfreien und gefahrlosen Betrieb zu gewährleisten.
}
Gefahr!
Lebensgefahr durch unsachgemäße Installation
Unsachgemäße Installation der Sicherheitstechnik kann zu unkontrolliertem
Anlaufen der Antriebe führen.
Mögliche Folgen:
ƒ Tod oder schwere Verletzungen
Schutzmaßnahmen:
Gesamt−Leitungslänge zwischen X82 und den daran angeschlossenen
Komponenten (z. B. Sensoren, Geräte, ...) > 3 m:
ƒ Die Leitung zwischen X82 und den daran angeschlossenen Komponenten
unbedingt geschirmt verlegen:
– Den Schirm mindestens auf der Schirmauflage am Montagesockel
auflegen.
– Wenn möglich, den Schirm auch an der angeschlossenen Komponente
auflegen.
Gesamt−Leitungslänge zwischen X82 und den daran angeschlossenen
Komponenten (z. B. Sensoren, Geräte, ...) < 3 m:
ƒ Die Verdrahtung ist ungeschirmt zulässig.
