Cablaggio dei moduli aggiuntivi
Moduli di sicurezza
6
l
211 EDK94SH104 DE/EN/FR/ES/IT 5.1
SM300
Funzioni
ƒ Scollegamento sicuro (STO)
ƒ Arresto sicuro 1 (SS1)
ƒ Collegamento sensori di sicurezza
ƒ Collegamento bus di sicurezza PROFIsafe
SSP94SM317

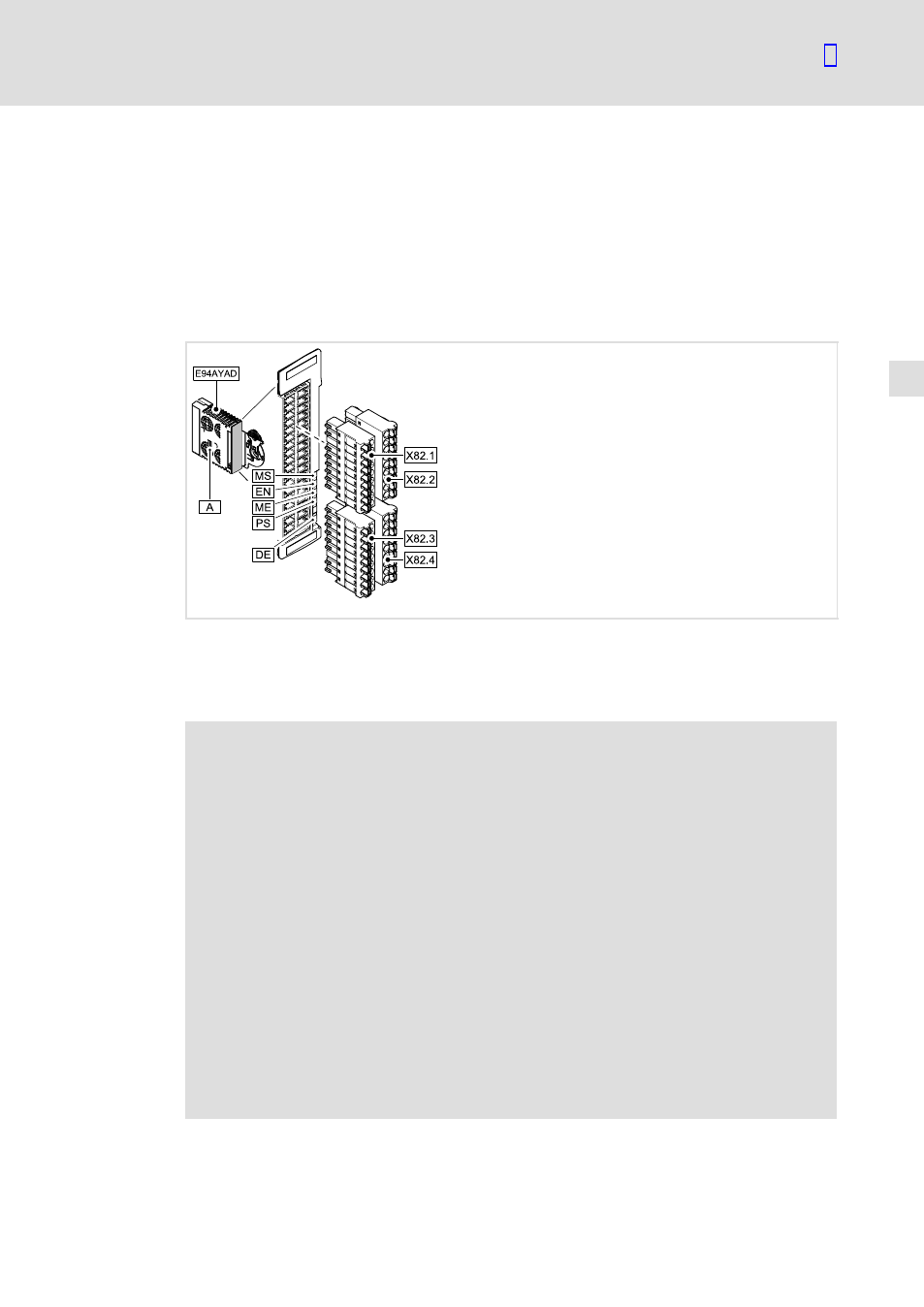

Fig.6−10 Modulo di sicurezza E94AYAD
Osservare assolutamente le seguenti note di sicurezza e istruzioni d’uso per assicurare il
mantenimento delle caratteristiche certificate delle funzionalità di sicurezza e garantire
il corretto funzionamento senza guasti e pericoli.
}
Pericolo!
Pericolo di vita in caso di installazione non conforme
L’installazione non conforme delle funzionalità di sicurezza può determinare
un funzionamento incontrollato degli azionamenti.
Possibili conseguenze:
ƒ Morte o gravi lesioni
Misure di protezione:
Lunghezza totale del cavo tra le morsettiere X82 e i componenti collegati (ad
es., sensori, periferiche, ecc.) > 3 m:
ƒ Utilizzare esclusivamente cavi schermati tra le morsettiere X82 e i
componenti collegati:
– Collegare la schermatura almeno al supporto schermato sulla base di
montaggio.
– Se possibile, fissare la schermatura anche ai componenti collegati.
Lunghezza totale del cavo tra le morsettiere X82 e i componenti collegati (ad
es., sensori, periferiche, ecc.) < 3 m:
ƒ È possibile utilizzare cavi non schermati.
