Cablear módulos del equipo
Módulos de seguridad
6
l
169 EDK94SH104 DE/EN/FR/ES/IT 5.1
SM300
Funciones
ƒ Desconexión segura de par (STO)
(antes: Paro seguro, protección contra rearranque imprevisto)
ƒ Paro seguro 1 (SS1)
ƒ Conexión de sensores de seguridad
ƒ Conexión de bus de seguridad PROFIsafe
SSP94SM317

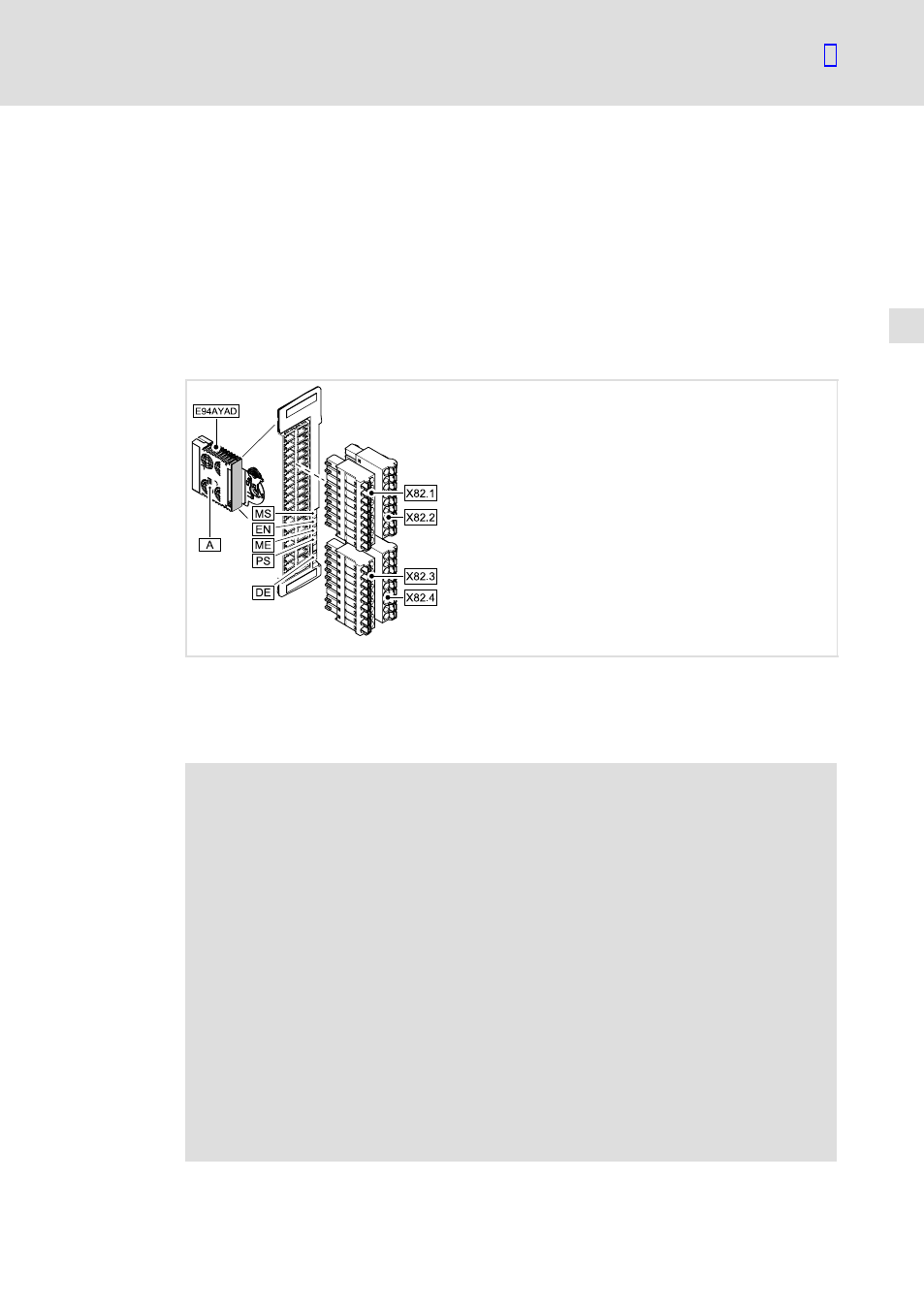

Fig.6−10 Módulo de seguridad E94AYAD
Es indispensable observar las siguientes instrucciones de seguridad y aplicación para
respetar las características técnicas de seguridad certificadas y garantizar un
funcionamiento libre de fallos y de peligros.
}
¡Peligro!
Peligro mortal debido a instalación inadecuada
La instalación inadecuada de la técnica de seguridad puede tener como
consecuencia un arranque descontrolado de los accionamientos.
Posibles consecuencias:
ƒ Muerte o lesiones graves
Medidas de protección:
Longitud de cable total entre X82 y los componentes conectados (p.ej.
sensores, equipos, ...) > 3 m:
ƒ Es indispensable apantallar el cable entre X82 y los componentes
conectados a él:
– La malla se ha de colocar por lo menos en el soporte de mallas del zócalo
de montaje.
– Si es posible, colocar la malla también en el componente conectado.
Longitud de cable total entre X82 y los componentes conectados (p.ej.
sensores, equipos, ...) < 3 m:
ƒ El cableado sin apantallado está permitido.
