4 Montar equipo
)
¡Aviso!
Los equipos se han de montar dentro de envolventes (p. e. armario eléctrico)
para cumplir con la normativa vigente.
4.1 Dimensiones
SSP94Mas01

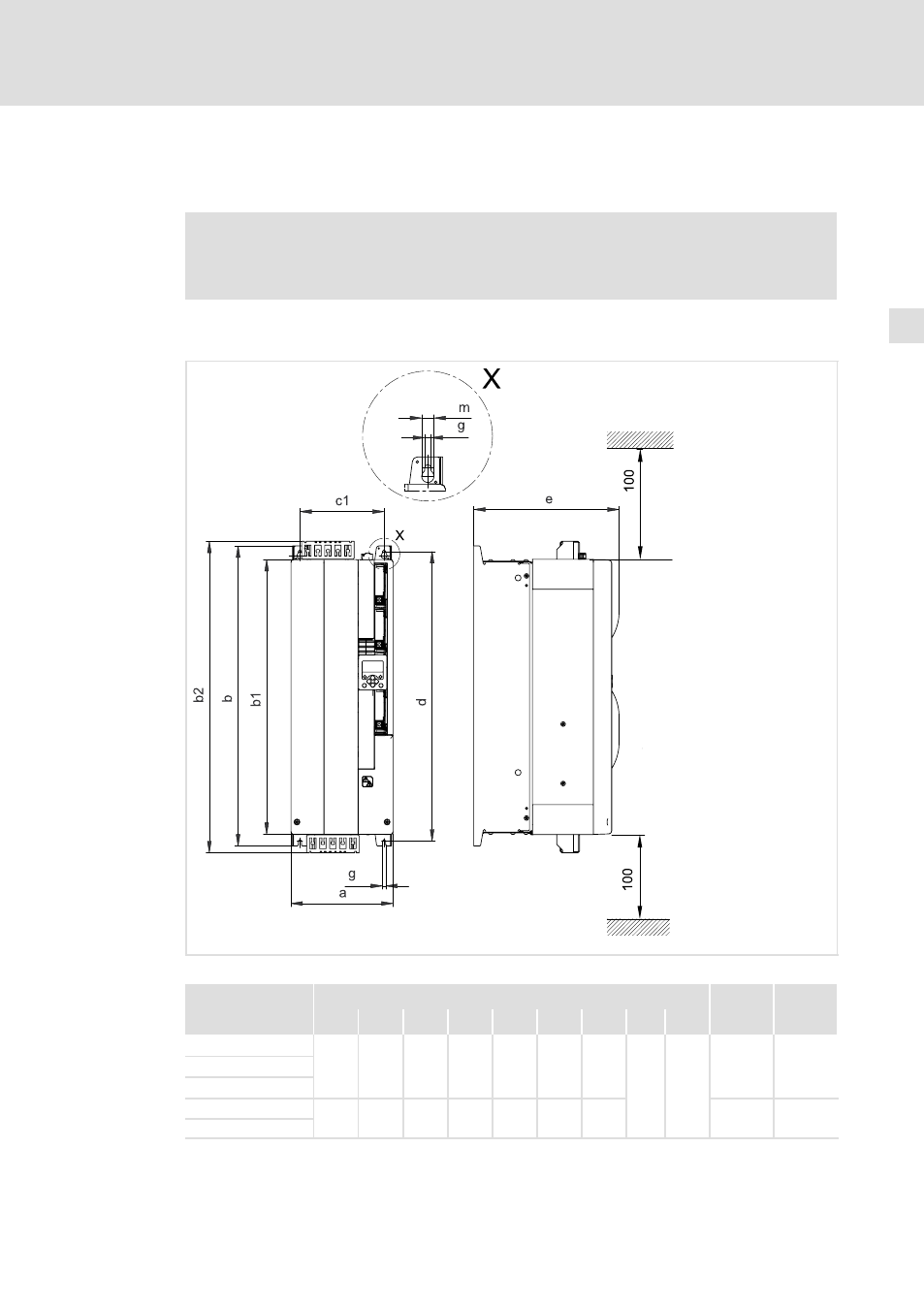

Fig.4−1 Dimensiones [mm]
Dimensiones [mm] Masa Tamaño
de
equipo
Tipo a b b1 b2 e c1 d g m [kg]
E94ASxE0324
206 606 556 630 294 170 585
6.5 12.5
26.5 6 E94ASxE0474
E94ASxE0594
E94ASxE0864
266 706 655 729 370 230 685 42 7
E94ASxE1044
