Câblage de l’appareil
Remarques importantes
l
104
EDK94SH104 DE/EN/FR/ES/IT 5.1
(
Stop !
Appareil non protégé contre une tension réseau trop élevée
Il n’y a pas de protection intégrée de l’entrée réseau.
Risques encourus
ƒ
Dommage irréversible de l’appareil en cas de tension réseau trop élevée
Mesures de protection
ƒ
Respecter la tension réseau maximale admissible.
ƒ
Protéger l’appareil de manière adaptée côté réseau contre les fluctuations
du réseau et les pointes de tension.
)
Remarque importante !
La commutation côté moteur du variateur de vitesse est autorisée pour
procéder à une coupure de sécurité (arrêt d’urgence).
Important !
ƒ
Lorsque la commutation a lieu après déblocage du variateur, des fonctions
de surveillance du variateur de vitesse peuvent être déclenchées.
ƒ
Les commutateurs côté moteur doivent être adaptés à une tension continue
U
CCmax
de 800 V.
Réseau IT
(
Stop !
Surtension sur les composants :
En fonctionnement sur réseaux IT, en cas de court−circuit à la terre sur
l’installation, les surtensions éventuelles risquent d’endommager
définitivement l’appareil.
Risques encourus
Destruction de l’appareil
Mesures de protection
Lorsque les appareils sont utilisés sur des réseaux IT, la liaison interne de filtres
avec la terre de protection doit être supprimée. Pour ce faire, suivre les
indications spécifiques à l’appareil.

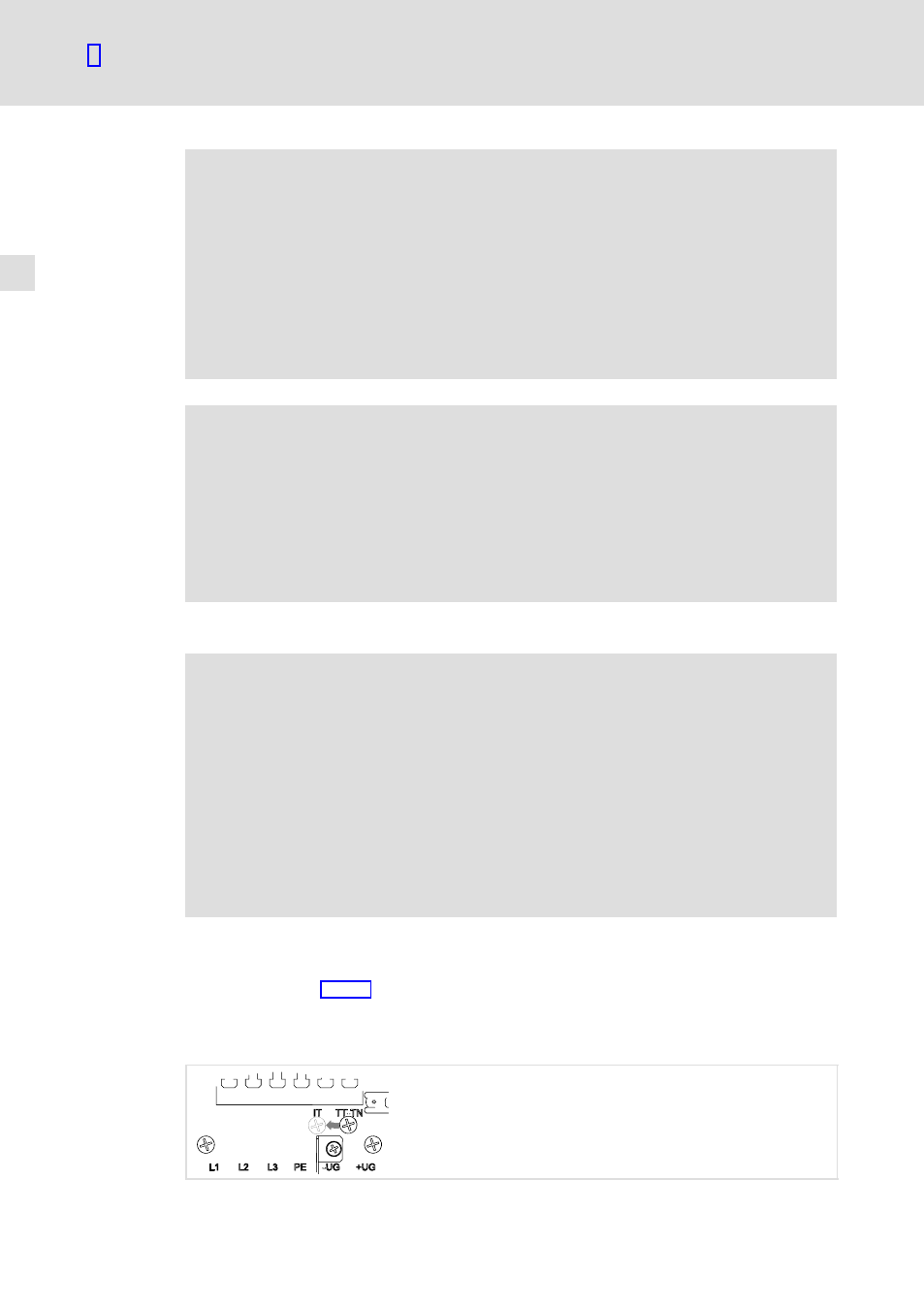

Pour séparer le raccordement interne des filtres à la terre :
1. Une vis se trouve en position "TT−TN" au−dessus des bornes X100
(+UG/−UG).(
2. Retirer la vis et la visser en position "IT".
– Couple de serrage : 3,4 Nm (30 lb−in)
