Gerätemodule verdrahten
Funktionsmodule
6
l
35 EDK94SH104 DE/EN/FR/ES/IT 5.1

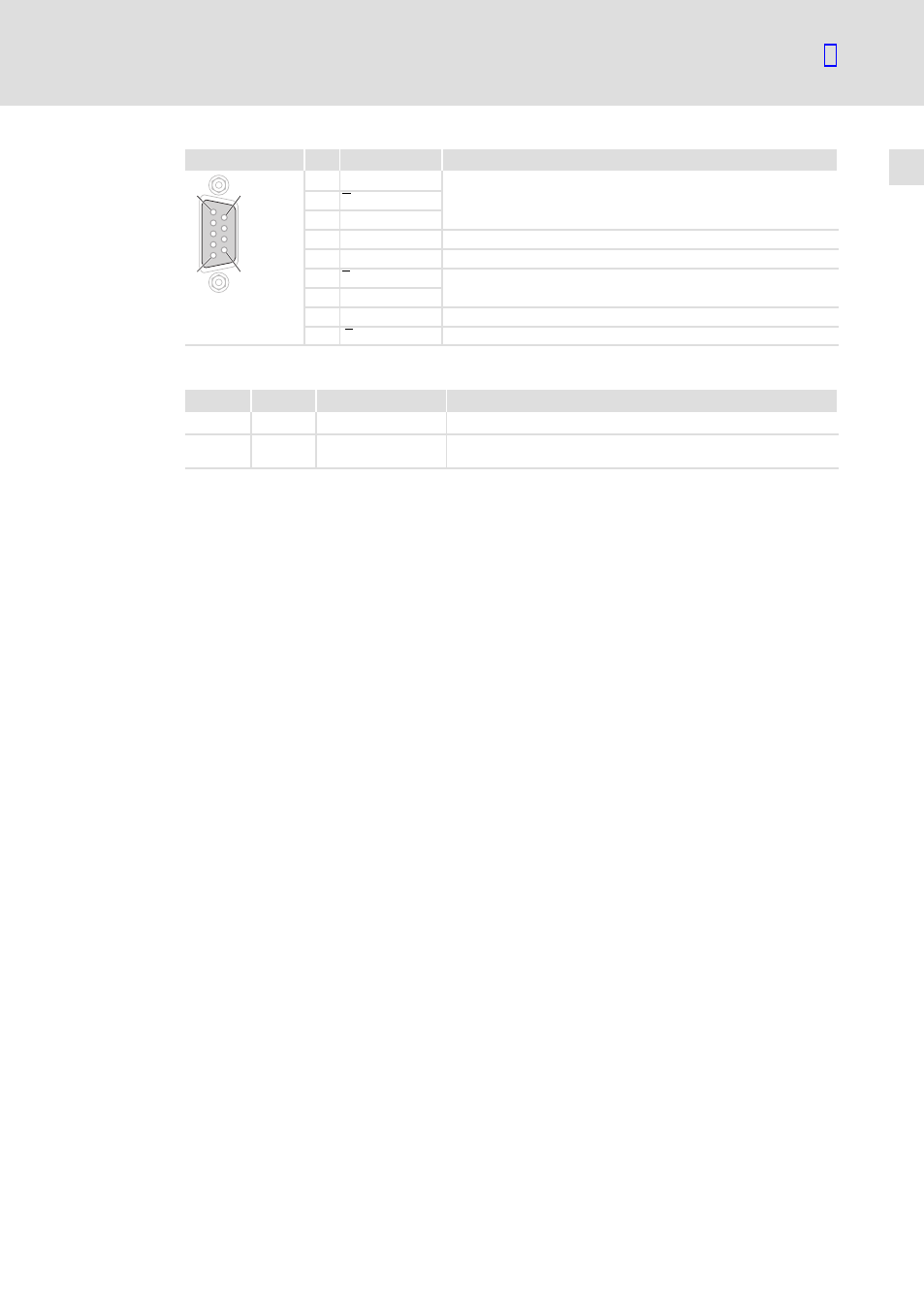

X10 Pin Bezeichnung Erläuterung
1 6
5 9
1 B
TTL−Ausgangssignal vom Encoder oder Encodernachbildung 2 A
3 A
4 +5 V V
CC
±6 %
5 GND −
6 Z
TTL−Ausgangssignal vom Encoder oder Encodernachbildung
7 Z
8 Enable Digitales Ausgangssignal
SUBD09010
9 B TTL−Ausgangssignal vom Encoder oder Encodernachbildung
Anzeigen
Pos. Farbe Zustand Beschreibung
MS grün leuchtet Das Modul ist mit Spannung versorgt.
DE rot leuchtet
Das Modul wird vom Grundgerät nicht akzeptiert (siehe Hinweise
in der Anleitung zum Grundgerät).
