Câblage des modules
Modules de mémoire
6
l
122 EDK94SH104 DE/EN/FR/ES/IT 5.1
SSP94M1001

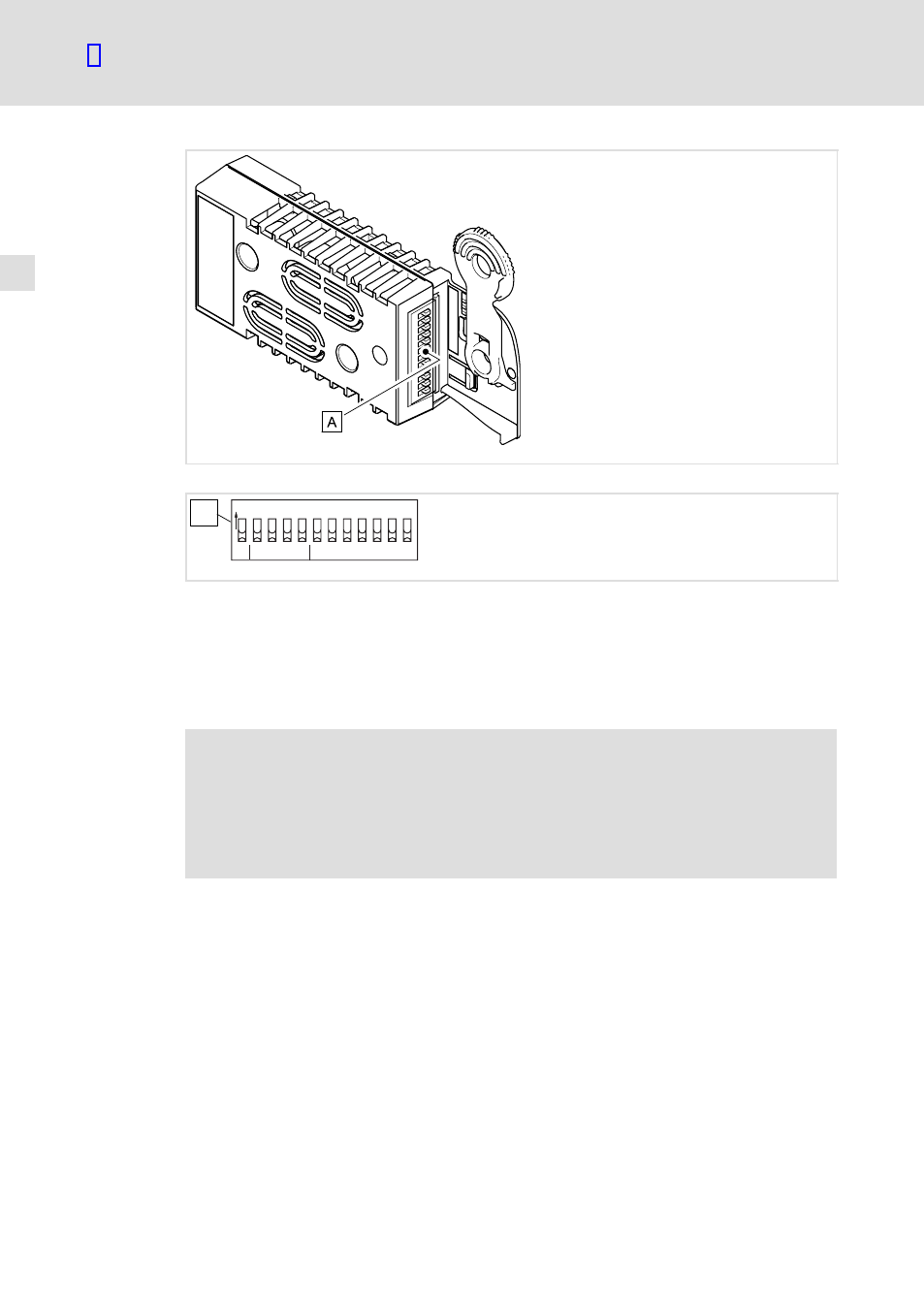

Fig.6−6 Module de mémoire avec interrupteurs DIP (à partir de la réf. de commande E94AYM22)
Baud CAN Address
O
N c d b a 64 32 16 8 4 2 1 A
9400CAN003
Fig.6−7 Disposition et inscriptions des interrupteurs DIP
Les interrupteurs DIP sur la face avant permettent de régler
ƒ l’adresse du noeud (inscription "1" ... "64") et
ƒ la vitesse de transmission (inscription "a" ... "d").
)
Remarque importante !
Si à la mise sous tension de l’appareil de base, tous les interrupteurs
d’adressage se trouvent en position "OFF", la configuration des codes C00350
(adresse du noeud) et C00351 (vitesse de transmission) est appliquée.
Pour activer un réglage modifié, couper brièvement l’alimentation de
l’appareil de base.
Réglage de l’adresse du noeud
L’adresse du noeud de l’entraînement se déduit de la somme des interrupteurs
d’adressage en position ON.
