Cablear módulos del equipo
Módulos de comunicación
6
l
157 EDK94SH104 DE/EN/FR/ES/IT 5.1
6 Cablear módulos del equipo
El equipo lleva incorporados distintos módulos dependiendo del modelo o de la aplicación.
A continuación se describen los módulos posibles. En la documentación correspondiente
encontrará información más detallada.
6.1 Módulos de comunicación
Utilizar estos módulos en las ranuras
þ MXI1 o þMXI2 oMMI oMSI.
Ethernet
E894YCEN001A

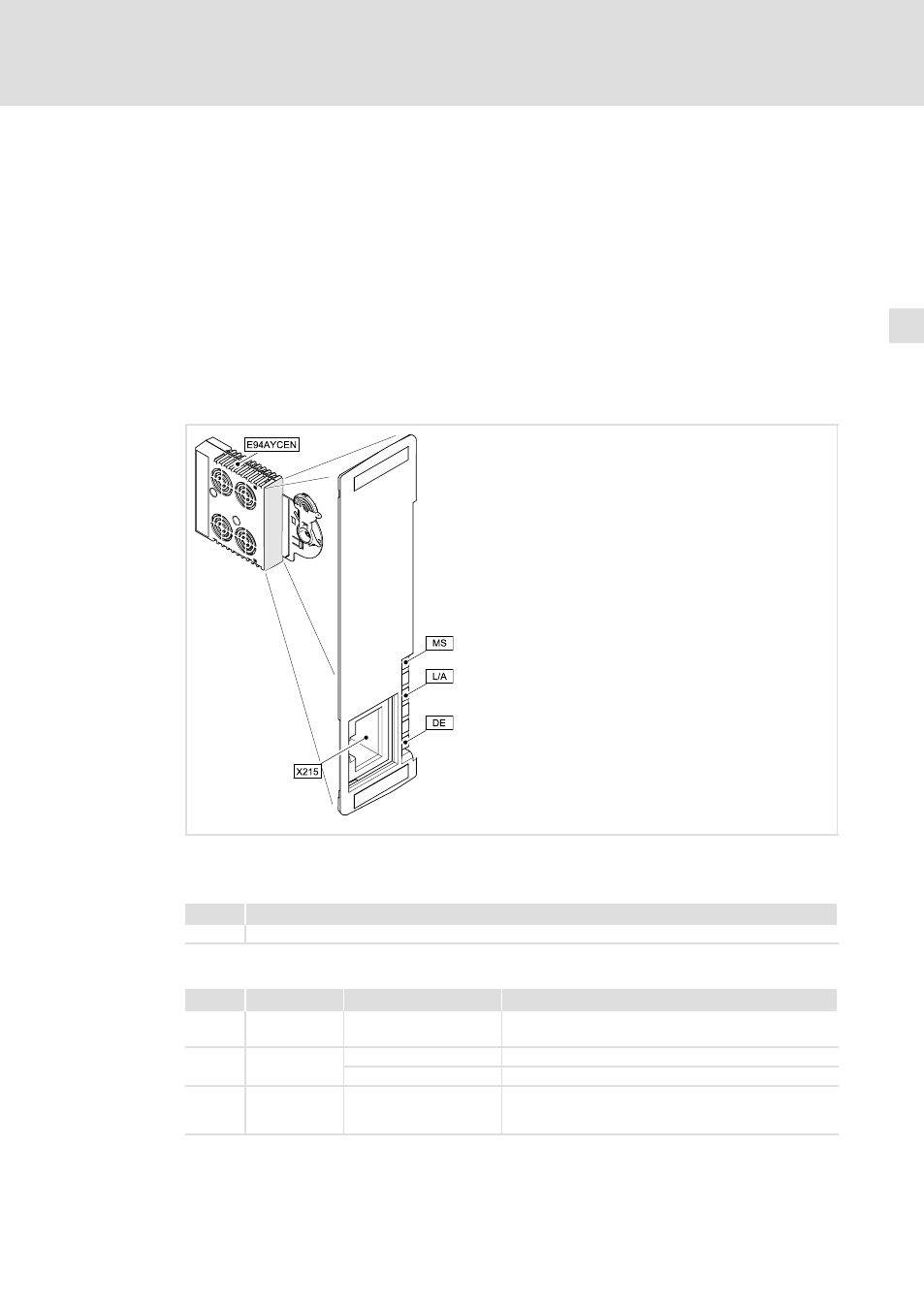

Fig.6−1 Módulo de comunicación E94AYCEN (Ethernet)
Conexiones
Pos. Descripción
X215 Conexión Ethernet, conector RJ45 según EN 50173
Indicadores
Pos. Color Estado Descripción
MS verde encendido El módulo de comunicación está siendo alimentado con
voltaje.
L/A verde encendido Existe conexión a la red Ethernet.
parpadea Se están enviando o recibiendo datos.
DE rojo encendido El módulo de comunicación no es aceptado por el equipo
básico (ver indicaciones en las instrucciones del equipo
básico).
