Cablear equipo
Indicaciones importantes
5
l
148 EDK94SH104 DE/EN/FR/ES/IT 5.1
Red IT
(
¡Alto!
Sobrevoltaje en piezas del equipo:
En redes informáticas se pueden generar en caso de conexión a tierra
sobrevoltajes incompatibles.
Posibles consecuencias:
Destrucción del equipo.
Medidas de protección:
Al utilizar los equipos en redes informáticas se ha de separar la conexión
interna de los filtros a la tierra de protección. Para ello se ha de ejecutar la
medida específica descrita para el equipo.
Para separar la conexión interna entre filtros y tierra de protección proceda de la siguiente
manera:

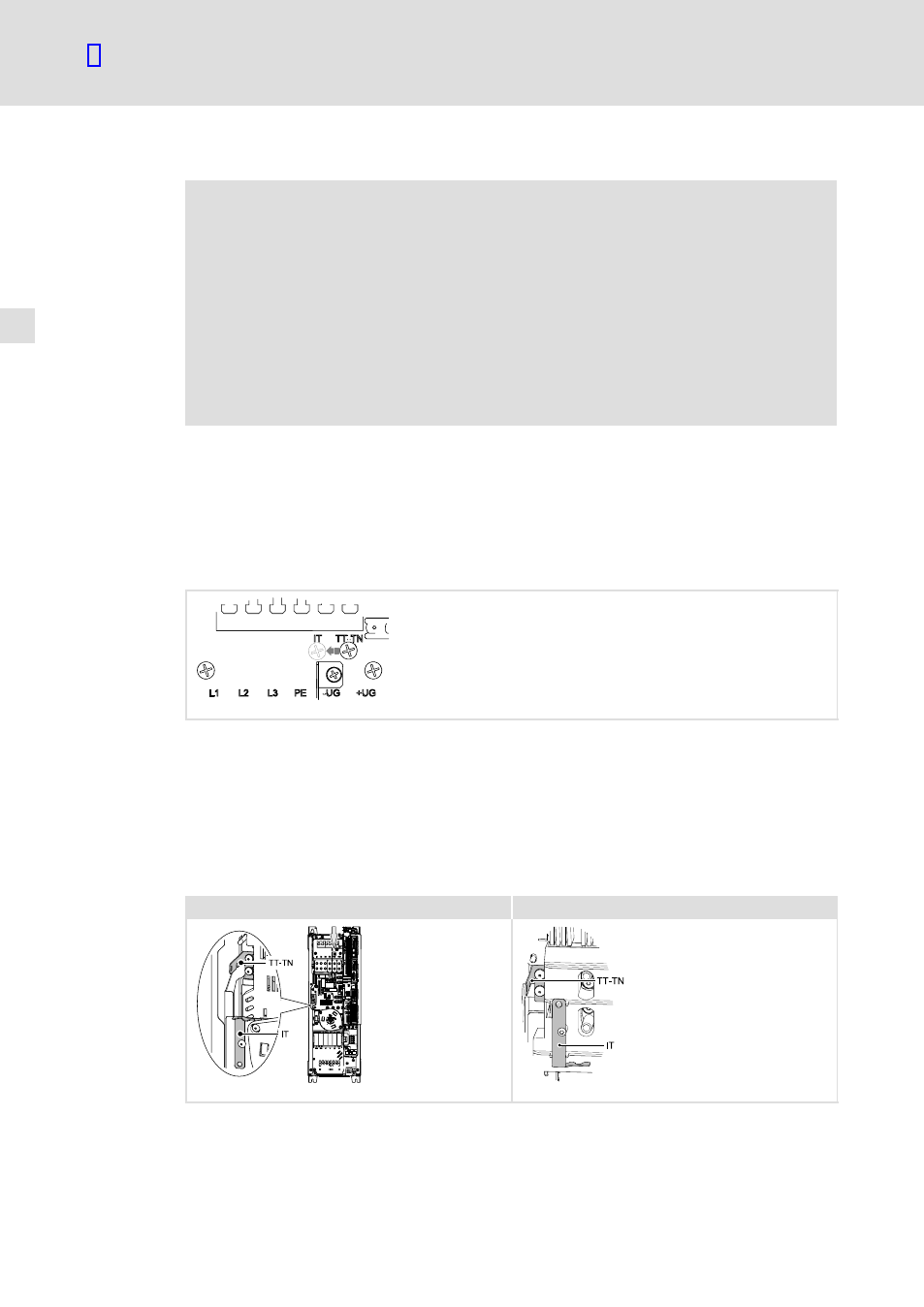

1. Encontrará un tornillo sobre los bornes X100 (+UG/−UG) en la posición "TT−TN"
(
¶ Fig.5−1).
2. Extraiga el tornillo y vuélvalo a enroscar en la posición "IT".
– Par de apriete: 3,4 Nm (30 lb−in)
94GG67IT01
Fig.5−1
3. Encontrará una brida de metal en el lado izquierdo del equipo (
¶ Fig.5−2).
4. Suelte los tornillos para extraer la brida.
5. Aflojar el tornillo en la posición "IT" e insertar la brida de metal.
6. Fijar nuevamente todos los tornillos.
– Par de apriete: 3,4 Nm (30 lb−in)
Gg 6 Gg 7
94GG67IT62 94GG67IT72
Fig.5−2
Una vez realizados estos paso, el equipo está preparado para funcionar en redes IT.
