Cablaggio dei moduli aggiuntivi
Moduli di comunicazione
6
l
199 EDK94SH104 DE/EN/FR/ES/IT 5.1
6 Cablaggio dei moduli aggiuntivi
A seconda della configurazione del modulo asse o dell’applicazione, il modulo asse può
essere dotato di moduli aggiuntivi. Qui di seguito vengono descritti brevemente i moduli
possibili. Per informazioni dettagliate, vedere la relativa documentazione.
6.1 Moduli di comunicazione
Utilizzare questi moduli nello slot
þ MXI1 o þMXI2 oMMI oMSI.
Ethernet
E894YCEN001A

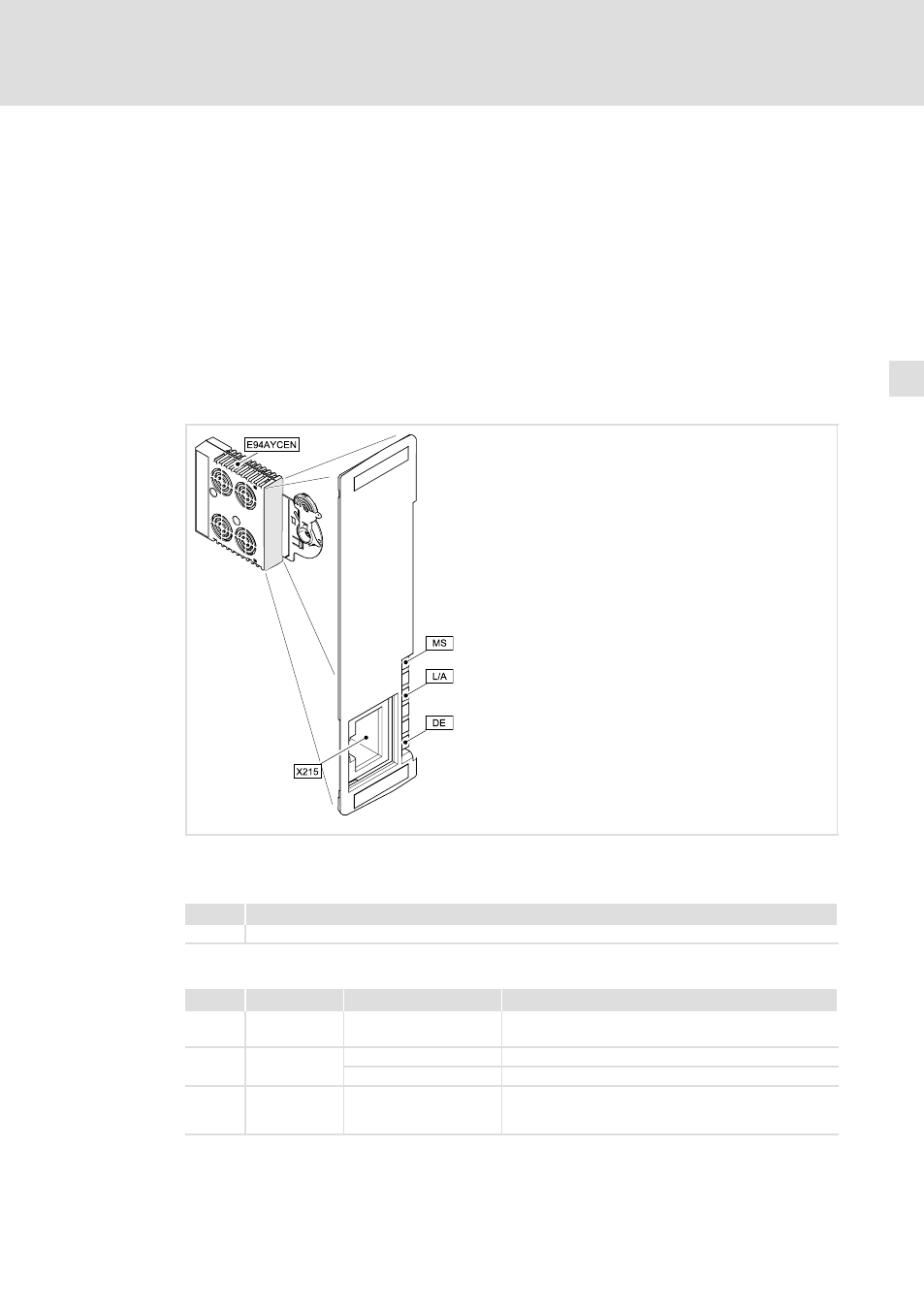

Fig.6−1 Modulo di comunicazione E94AYCEN (Ethernet)
Collegamenti
Pos. Descrizione
X215 Connessione Ethernet, connettore RJ45 secondo EN 50173
Indicazioni luminose
Pos. Colore Stato Descrizione
MS verde acceso Il modulo di comunicazione riceve correttamente la
tensione di alimentazione.
L/A verde acceso Connessione alla rete Ethernet presente.
lampeggiante È in corso l’invio o il ricevimento di dati.
DE rosso acceso Il modulo di comunicazione non è stato accettato dal
modulo asse (vedere le relative istruzioni presenti nella
documentazione del modulo asse).
