Gerät verdrahten
Steueranschlüsse
5
l
26 EDK94SH104 DE/EN/FR/ES/IT 5.1

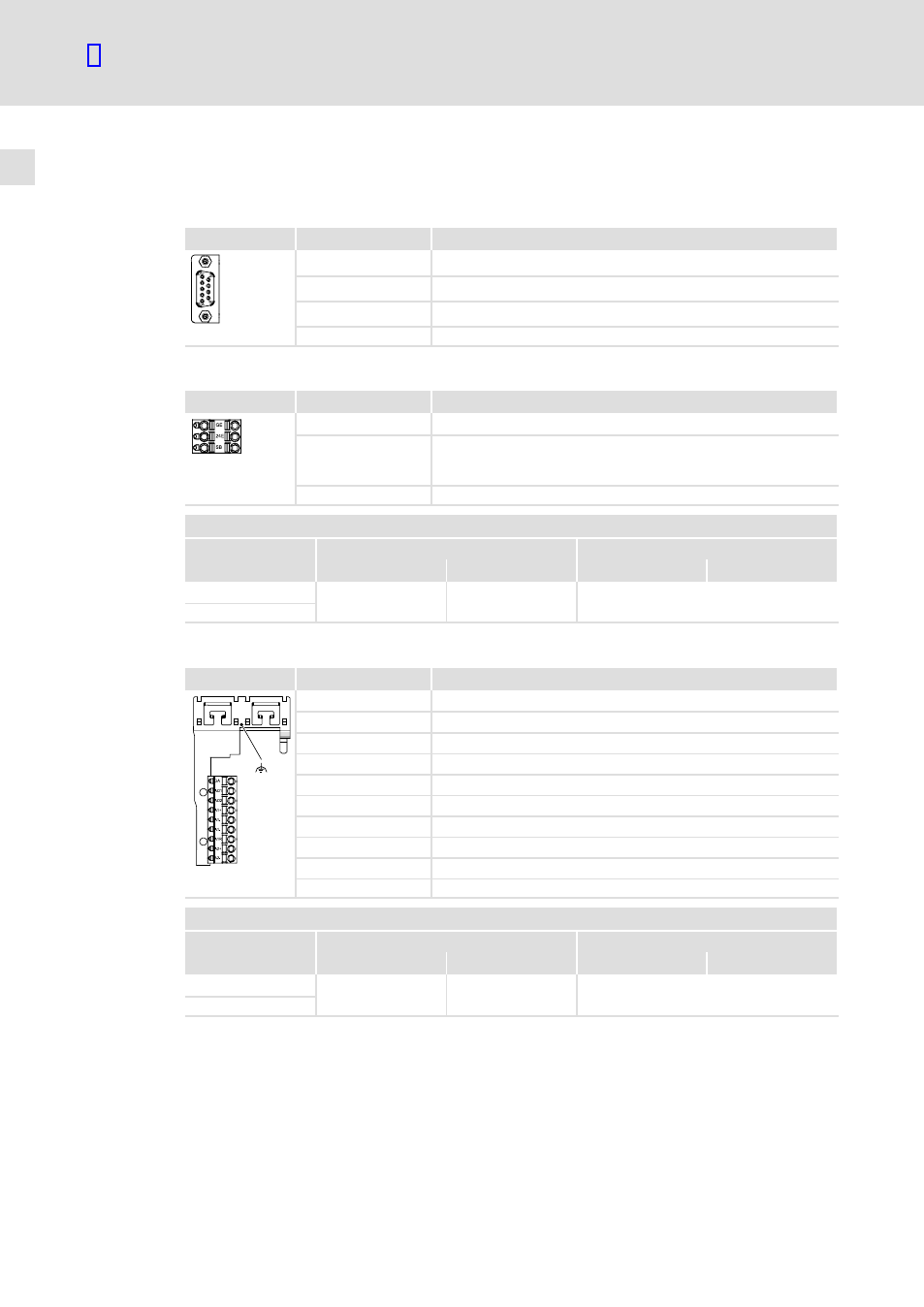

5.4 Steueranschlüsse
Systembus CAN on board
Klemme X1 Beschriftung Beschreibung
Pin 2 CAN−LOW
Pin 3 CAN−GND
Pin 7 CAN−HIGH
9400SSP000X1 (Gehäuse) CAN−Shield
24−V−Versorgung
Klemme X2 Beschriftung Beschreibung
GE GND Externe Versorgung
24E 24 V Externe Versorgung durch ein sicher getrenntes Netzteil (SELV/
PELV) (nur erforderlich bei netzunabhängiger Versorgung der Steuer-
elektronik)
9400SSP000X2 SB Statebus In/Out (Bezugspotential GE)
Klemmendaten
Leiterquerschnitt Anzugsmoment
[mm 2 ] [AWG] [Nm] [lb−in]
flexibel
0.2 ... 2.5 24 ... 12 Federkraftklemme
mit Aderendhülse
Analoge Eingänge, analoge Ausgänge
Klemme X3 Beschriftung Beschreibung
GA GND Analogsignale
AO1 Analogausgang 1
AO2 Analogausgang 2
A1+ Analogeingang 1 +
A1− Analogeingang 1 −
A1− Analogeingang 1 −
A1R Abschlusswiderstand für ±20mA
A2+ Analogeingang 2 +
A2− Analogeingang 2 −
SSP94000X3 " Schirmauflage: Schirm mit EMV−Klemmbügel fixieren.
Klemmendaten
Leiterquerschnitt Anzugsmoment
[mm 2 ] [AWG] [Nm] [lb−in]
flexibel
0.2 ... 2.5 24 ... 12 Federkraftklemme
mit Aderendhülse
