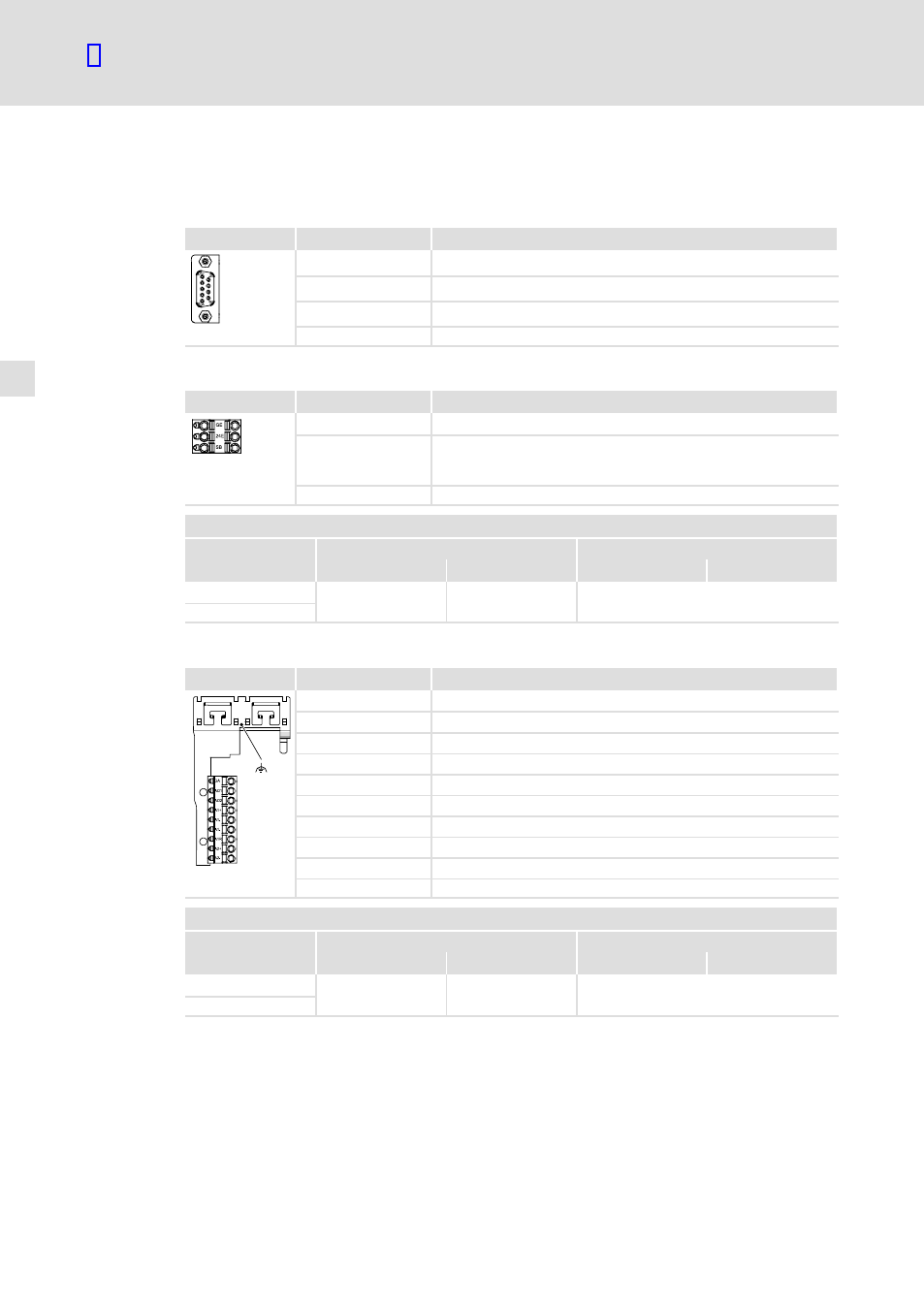

5.4 Collegamenti di controllo
System bus CAN on board
Connettore X1 Siglatura Descrizione
Pin 2 CAN−LOW
Pin 3 CAN−GND
Pin 7 CAN−HIGH
9400SSP000X1 (carcassa) CAN−Shield
Alimentazione a 24 V
Morsettiera X2 Siglatura Descrizione
GE Alimentazione esterna GND
24E Alimentazione esterna a 24 V tramite un alimentatore separato in
modo sicuro (SELV/PELV) (necessario solo in caso di alimentazione
dell’elettronica di controllo indipendente dalla rete)
9400SSP000X2 SB State bus In/Out (potenziale di riferimento GE)
Dati morsetti
Sezione cavo Coppia di serraggio
[mm 2 ] [AWG] [Nm] [lb−in]
flessibile
0.2 ... 2.5 24 ... 12 Morsetto a molla
con capocorda
Ingressi analogici, uscite analogiche
Morsettiera X3 Siglatura Descrizione
GA Segnali analogici GND
AO1 Uscita analogica 1
AO2 Uscita analogica 2
A1+ Ingresso analogico 1 +
A1− Ingresso analogico 1 −
A1− Ingresso analogico 1 −
A1R Resistenza terminale per ±20mA
A2+ Ingresso analogico 2 +
A2− Ingresso analogico 2 −
SSP94000X3 " Schermatura: fissare la schermatura con morsetto EMC.
Dati morsetti
Sezione cavo Coppia di serraggio
[mm 2 ] [AWG] [Nm] [lb−in]
flessibile
0.2 ... 2.5 24 ... 12 Morsetto a molla
con capocorda
