Lenze E94ASHE Axis Single Drive 32-104A - Manual (Page 193)

Cablaggio del modulo asse
Collegamenti di potenza
5
l
193 EDK94SH104 DE/EN/FR/ES/IT 5.1

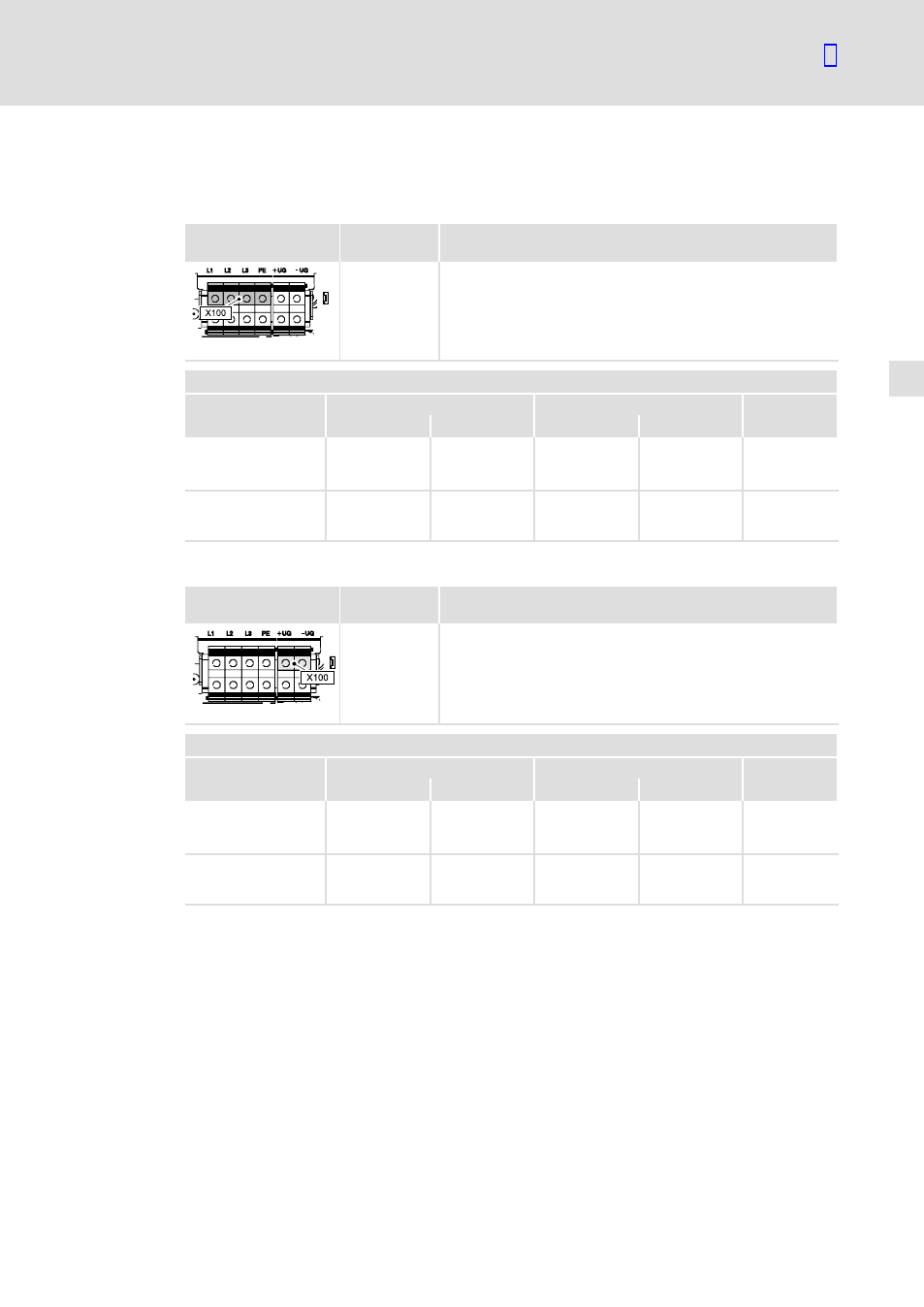

5.3 Collegamenti di potenza
Rete
Morsettiera X100
(parte sinistra) Siglatura Descrizione
L1
L2
L3 Collegamento delle fasi di alimentazione L1, L2, L3
SSP94X6100
PE Collegamento per il conduttore di protezione sul lato della rete
Dati dei morsetti
Sezione max. conduttore Coppia di serraggio !
[mm 2 ] [AWG] [Nm] [lb−in]
Taglia 6:
flessibile
con capocorda
50 0 10 88.5 brugola 5
Taglia 7:
flessibile
con capocorda
95 000 14 124 brugola 5
DC bus
Morsettiera X100
(parte destra) Siglatura Descrizione
+UG
−UG Possibilità di collegamento mediante tensione del DC bus
(compatibile con la Serie 9300).
SSP94X6100
Dati dei morsetti
Sezione max. conduttore Coppia di serraggio !
[mm 2 ] [AWG] [Nm] [lb−in]
Taglia 6:
flessibile
con capocorda
50 0 10 88.5 brugola 5
Taglia 7:
flessibile
con capocorda
95 000 14 124 brugola 5
